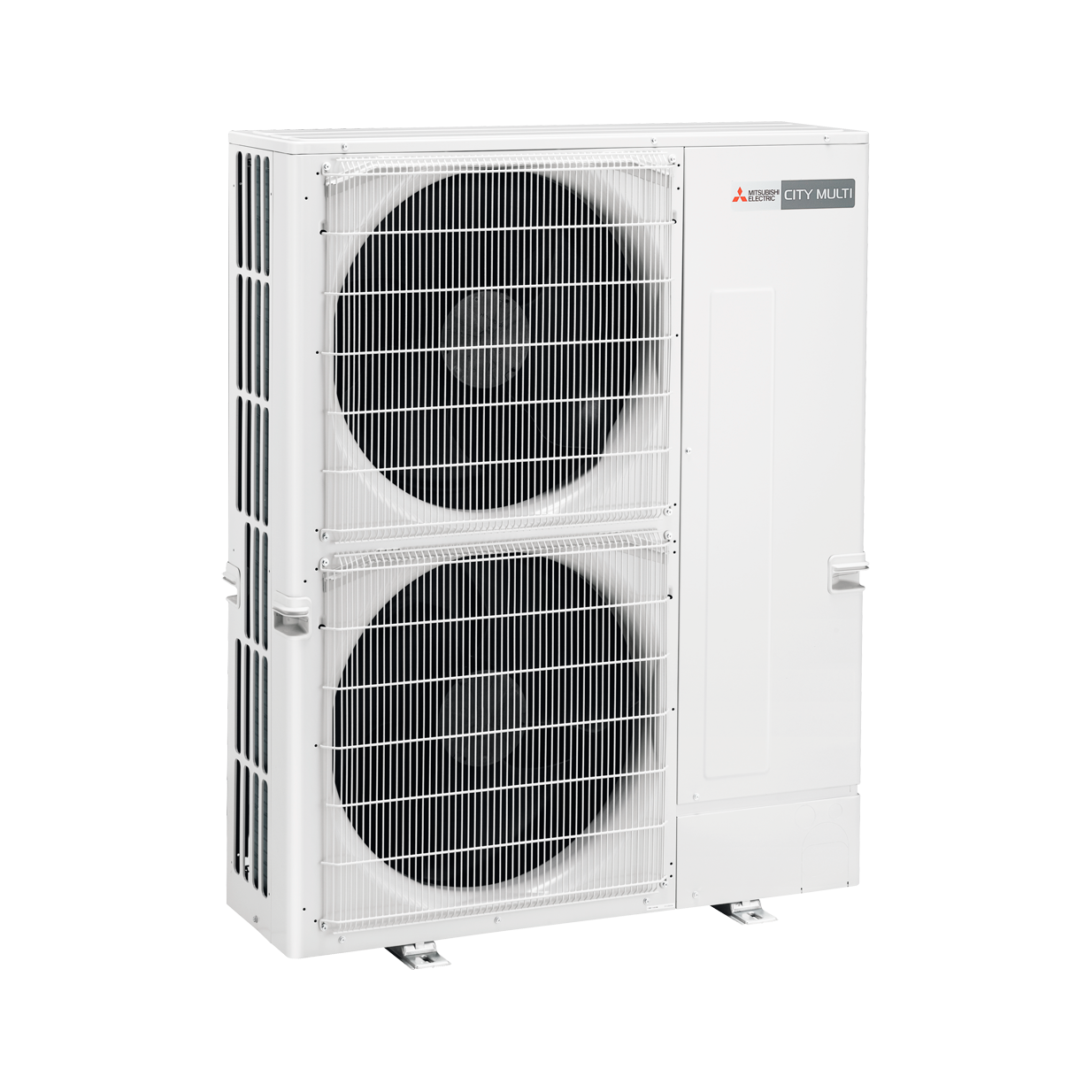

Зовнішні блоки Mitsubishi Electric Multi Split PUMY-P140VKM6/YKM5

Охолодження, кВт 15.5
Нагрів, кВт 18.0
Тип компресора Інвертор
Діапазон зовнішніх температур Від -15°C ДО +46°C Від -20°C ДО +15°C
Обігрів Стандартний обігрів
Нагрів при мін. температурі, °C до -20
Тип холодоагента R410A
  • Опис
  • Характеристики
  • Технічна документація

Опис

Інверторні системи Multi Split

До 2 – 8 внутрішніх блоків/охолодження та нагрівання

Характеристики

Позначення зовнішніх блоків PUMY-P112VKM6 PUMY-P112YKM5 PUMY-P125VKM6 PUMY-P125YKM5 PUMY-P140VKM6 PUMY-P140YKM5
Продуктивність по холоду (кВт) 12,5 12,5 14,0 14,0 15,5 15,5
Споживана потужність (кВт) 2,79 2,79 3,46 3,46 4,52 4,52
EER / SEER 4,48 / 6,55 4,48 / 6,55 4,05 / 6,6 4,05 / 6,6 3,43 / 6,25 3,43 / 6,25
Нагрівання
Продуктивність по теплу (кВт) 14,0 14,0 16,0 16,0 18,0 18,0
Споживана потужність (кВт) 3,04 3,04 3,74 3,74 4,47 4,47
COP / SCOP 4,61 / 4,64 4,61 / 4,64 4,28 / 4,63 4,28 / 4,63 4,03 / 4,42 4,03 / 4,42
Витрата повітря (м³ / год) 6600 6600 6600 6600 6600 6600
Рівень шуму в режимі охолодження / нагрівання (дБ(А)) 49 / 51 49 / 51 50 / 52 50 / 52 51 / 53 51 / 53
Розміри (мм) Ш / Г / В 1050 / 330 + 30 / 1338 1050 / 330 + 30 / 1338 1050 / 330 + 30 / 1338 1050 / 330 + 30 / 1338 1050 / 330 + 30 / 1338 1050 / 330 + 30 / 1338
Вага (кг) 123 125 125 125 125 125
Параметри фреонопроводу
Макс. сумарна довжина всіх фреонопроводів в системі з блоком-розгалужувачем (м) 150 150 150 150 150 150
Загальна довжина фреонопроводів (м) 95 95 95 95 95 95
Блок-розгалужувач/внутрішні блоки (м) 15/12 15/12 15/12 15/12 15/12 15/12
Тип / кількість (кг) / максимальна кількість холодоагенту (кг) R410A / 4,80 / 18,60 R410A / 4,80 / 18,60 R410A / 4,80 / 18,60 R410A / 4,80 / 18,60 R410A / 4,80 / 18,60 R410A / 4,80 / 18,60
GWP / еквівалент CO₂ (т) / макс. еквівалент CO₂ (т) 2088 / 10,02 / 38,83 2088 / 10,02 / 38,83 2088 / 10,02 / 38,83 2088 / 10,02 / 38,83 2088 / 10,02 / 38,83 2088 / 10,02 / 38,83
Діаметр фреонопроводів Ø (мм) рідина 10 10 10 10 10 10
Діаметр фреонопроводів Ø (мм) газ 16 16 16 16 16 16
Діаметр фреонопроводів до внутрішніх блоків Ø (мм) рідина 3 × 6 – 5 × 6 3 × 6 – 5 × 6 3 × 6 – 5 × 6 3 × 6 – 5 × 6 3 × 6 – 5 × 6 3 × 6 – 5 × 6
Діаметр фреонопроводів до внутрішніх блоків Ø (мм) газ 3 × 10 – 4 × 10 + 1 × 12 3 × 10 – 4 × 10 + 1 × 12 3 × 10 – 4 × 10 + 1 × 12 3 × 10 – 4 × 10 + 1 × 12 3 × 10 – 4 × 10 + 1 × 12 3 × 10 – 4 × 10 + 1 × 12
Електричні параметри
Напруга живлення (В, фази, Гц) 220–240, 1, 50 380–415, 3+N, 50 220–240, 1, 50 380–415, 3+N, 50 220–240, 1, 50 380–415, 3+N, 50
Робочий струм в режимі охолодження / нагрівання (А) 12,87 / 14,03 4,46 / 4,86 15,97 / 17,26 5,53 / 5,98 20,86 / 20,63 7,23 / 7,15
Рекомендований номінальний струм запобіжника (А) 32 16 32 16 32 16
Можливість підключення внутрішніх блоків (кількість / тип) 2–8 / 15–100 2–8 / 15–100 2–8 / 15–100 2–8 / 15–100 2–8 / 15–100 2–8 / 15–100
