Наружные блоки с водяным контуром Mitsubishi Electric City Multi PQRY-P Y(S)LM
Наружные блоки с водяным контуром Mitsubishi Electric City Multi PQRY-P Y(S)LM
Наружные блоки с водяным контуром Mitsubishi Electric City Multi PQRY-P Y(S)LM
Наружные блоки с водяным контуром Mitsubishi Electric City Multi PQRY-P Y(S)LM
alt
alt
alt
alt

Наружные блоки с водяным контуром Mitsubishi Electric City Multi PQRY-P Y(S)LM

Где купить?
Охлаждение, кВт 25.0-113.0
Нагрев, кВт 22.4-101.0
Обогрев Стандартный обогрев
Тип хладагента R410A
Тип блока Наружный
Наружные блоки City Multi Серия WR 2
  • Описание
  • Характеристики
  • Техническая документация

Описание

Компрессорно-конденсаторные агрегаты с водяным контуром серий «WY» и «WR2» являются альтернативой традиционным наружным блокам с воздушным теплообменником. Они имеют небольшие размеры и располагаются внутри зданий. Применение водяного контура в мультизональных VRF-системах позволяет объединить достоинства водяных и фреоновых систем.

Особенности систем серии «WR2»:

  • Температура и расход теплоносителя (воды), подводимого к фреоновому теплообменнику, могут быть оптимизированы для достижения максимальной эффективности холодильного цикла.
  • Компрессорно-конденсаторные агрегаты с водяным контуром могут располагаться в непосредственной близости от внутренних блоков, например, поэтажно в высотном здании. Это позволяет минимизировать падение производительности системы, связанное с длиной трубопроводов хладагента.
  • Отсутствует прямой теплообмен между контуром хладагента и наружным воздухом, а промежуточный контур теплоносителя вносит дополнительную степень свободы при управлении параметрами системы. Это может быть использовано при необходимости круглогодичного охлаждения объектов.
  • За счет организации водяного контура снимаются ограничения на расстояние и перепад высот между внутренними блоками мультизональной системы и наружными приборами (градирнями). Это важно для высотных строений и крупных комплексов зданий.
  • Если контур теплоносителя объединяет несколько компрессорно-конденсаторных агрегатов, то создается возможность утилизации тепла для нагрева помещений от систем, работающих в режиме охлаждения. Например, в офисном здании тепло от технологических помещений: серверных, горячих цехов столовых и т.п. — будет использовано для нагрева воздуха в офисах.

Системы серии WR2 имеют два дополнительных преимущества относительно серии WY. Первое — это полная независимость пользователей и возможность одновременной работы внутренних блоков в режимах охлаждения и нагрева. Второе — максимальная эффективность за счет двух контуров утилизации тепла: контура хладагента в рамках каждой системы и контура теплоносителя, объединяющего несколько систем.

Характеристики

Параметр / Модель PQRY-
P200YLM-A1		 PQRY-
P250YLM-A1		 PQRY-
P300YLM-A1		 PQRY-
P350YLM-A1		 PQRY-
P400YLM-A1		 PQRY-
P450YLM-A1		 PQRY-
P500YLM-A1		 PQRY-
P550YLM-A1		 PQRY-
P600YLM-A1
Электропитание 380 В, 3 фазы, 50 Гц
Охлаждение Производительность кВт 22,4 28,0 33,5 40,0 45,0 50,0 56,0 63,0 69,0
Потребляемая мощность кВт 3,71 4,90 6,04 7,14 8,03 9,29 11,17 12,54 14,49
Рабочий ток А 6,2 8,2 10,1 12,0 13,5 15,6 18,8 21,1 24,4
Коэффициент производительности EER 6,03 5,71 5,54 5,60 5,60 5,38 5,01 5,02 4,76
Диапазон температур теплоносителя °C −5 ~ +45°C
Нагрев Производительность кВт 25,0 31,5 37,5 45,0 50,0 56,0 63,0 69,0 76,5
Потребляемая мощность кВт 3,97 5,08 6,25 7,53 8,37 9,79 11,43 12,27 14,51
Рабочий ток А 6,7 8,5 10,5 12,7 14,1 16,5 19,2 20,7 24,4
Коэффициент производительности COP 6,29 6,20 6,00 5,97 5,97 5,72 5,51 5,62 5,27
Диапазон температур теплоносителя °C −5 ~ +45°C
Номинальный расход теплоносителя м3/час 5,76 5,76 5,76 7,20 7,20 7,20 7,20 11,52 11,52
Диапазон расхода теплоносителя м3/час 3,0 ~ 7,2 3,0 ~ 7,2 3,0 ~ 7,2 4,5 ~ 11,6 4,5 ~ 11,6 4,5 ~ 11,6 4,5 ~ 11,6 6,0 ~ 14,4 6,0 ~ 14,4
Падение давления кПа 24 24 24 44 44 44 44 45 45
Максимальное давление воды МПа 2,0 2,0 2,0 2,0 2,0 2,0 2,0 2,0 2,0
Индекс установочной мощности внутренних блоков 50 ~ 150% от индекса мощности компрессорно-конденсаторного блока
Типоразмеры внутренних блоков Р15 ~ Р250 Р15 ~ Р250 Р15 ~ Р250 Р15 ~ Р250 Р15 ~ Р250 Р15 ~ Р250 Р15 ~ Р250 Р15 ~ Р250 Р15 ~ Р250
Количество внутренних блоков 1 ~ 20 1 ~ 25 1 ~ 30 1 ~ 35 1 ~ 40 1 ~ 45 1 ~ 50 2 ~ 50 2 ~ 50
Уровень звукового давления дБ(А) 46 48 54 52 52 54 54 56,5 56,5
Уровень звуковой мощности дБ(А) 60 62 68 66 66 70 70,5 71,5 73
Размеры (В х Ш х Г) мм 1100×880×550 1450×880×550
Вес кг 172 172 172 216 216 216 216 246 246
Завод (страна) MITSUBISHI ELECTRIC CORPORATION AIR-CONDITIONING & REFRIGERATION SYSTEMS WORKS (Япония)

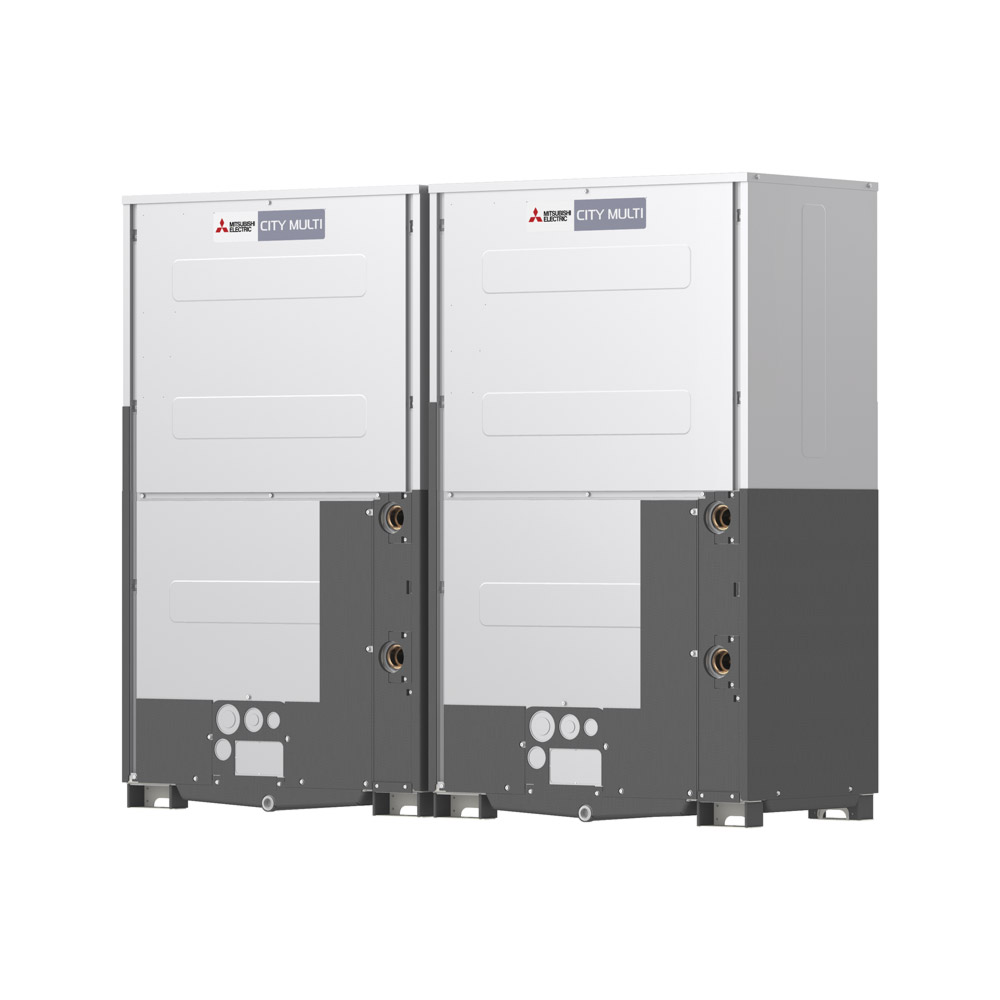

Параметр / Модель PQRY-P700YSLM-A1 PQRY-P750YSLM-A1 PQRY-P800YSLM-A1 PQRY-P850YSLM-A1 PQRY-P900YSLM-A1
Модель состоит из модулей PQRY-P350YLM-A1
PQRY-P350YLM-A1		 PQRY-P350YLM-A1
PQRY-P400YLM-A1		 PQRY-P400YLM-A1
PQRY-P400YLM-A1		 PQRY-P400YLM-A1
PQRY-P450YLM-A1		 PQRY-P450YLM-A1
PQRY-P450YLM-A1
Комплект для объединения модулей CMY-Q200CBK CMY-Q200CBK CMY-Q200CBK CMY-Q200CBK CMY-Q200CBK
Электропитание 380 В, 3 фазы, 50 Гц
Охлаждение Производительность кВт 80,0 85,0 90,0 96,0 101,0
Потребляемая мощность кВт 14,73 15,64 16,57 18,03 19,38
Рабочий ток А 24,8 26,4 27,9 30,4 32,7
Коэффициент производительности EER 5,43 5,43 5,43 5,32 5,21
Диапазон температур теплоносителя °C −5 ~ +45°C
Нагрев Производительность кВт 88,0 95,0 100,0 108,0 113,0
Потребляемая мощность кВт 14,73 15,90 16,75 18,49 19,74
Рабочий ток А 24,8 26,8 28,2 31,2 33,3
Коэффициент производительности COP 5,97 5,97 5,97 5,84 5,72
Диапазон температур теплоносителя °C −5 ~ +45°C
Номинальный расход теплоносителя м3/час 7,2+7,2 7,2+7,2 7,2+7,2 7,2+7,2 7,2+7,2
Диапазон расхода теплоносителя м3/час 4,5+4,5 ~ 11,6+11,6 4,5+4,5 ~ 11,6+11,6 4,5+4,5 ~ 11,6+11,6 4,5+4,5 ~ 11,6+11,6 4,5+4,5 ~ 11,6+11,6
Падение давления кПа 44/44 44/44 44/44 44/44 44/44
Максимальное давление воды МПа 2,0 2,0 2,0 2,0 2,0
Индекс установочной мощности внутренних блоков 50 ~ 150% от индекса мощности компрессорно-конденсаторного блока
Типоразмеры внутренних блоков Р15 ~ Р250 Р15 ~ Р250 Р15 ~ Р250 Р15 ~ Р250 Р15 ~ Р250
Количество внутренних блоков 2 ~ 50 2 ~ 50 2 ~ 50 2 ~ 50 2 ~ 50
Уровень звукового давления дБ(А) 55 55 55 56 57
Уровень звуковой мощности дБ(А) 69 69 69 71,5 73
Размеры (В х Ш х Г) мм 1450×880×550
1450×880×550		 1450×880×550
1450×880×550		 1450×880×550
1450×880×550		 1450×880×550
1450×880×550		 1450×880×550
1450×880×550
Вес кг 432 432 432 432 432

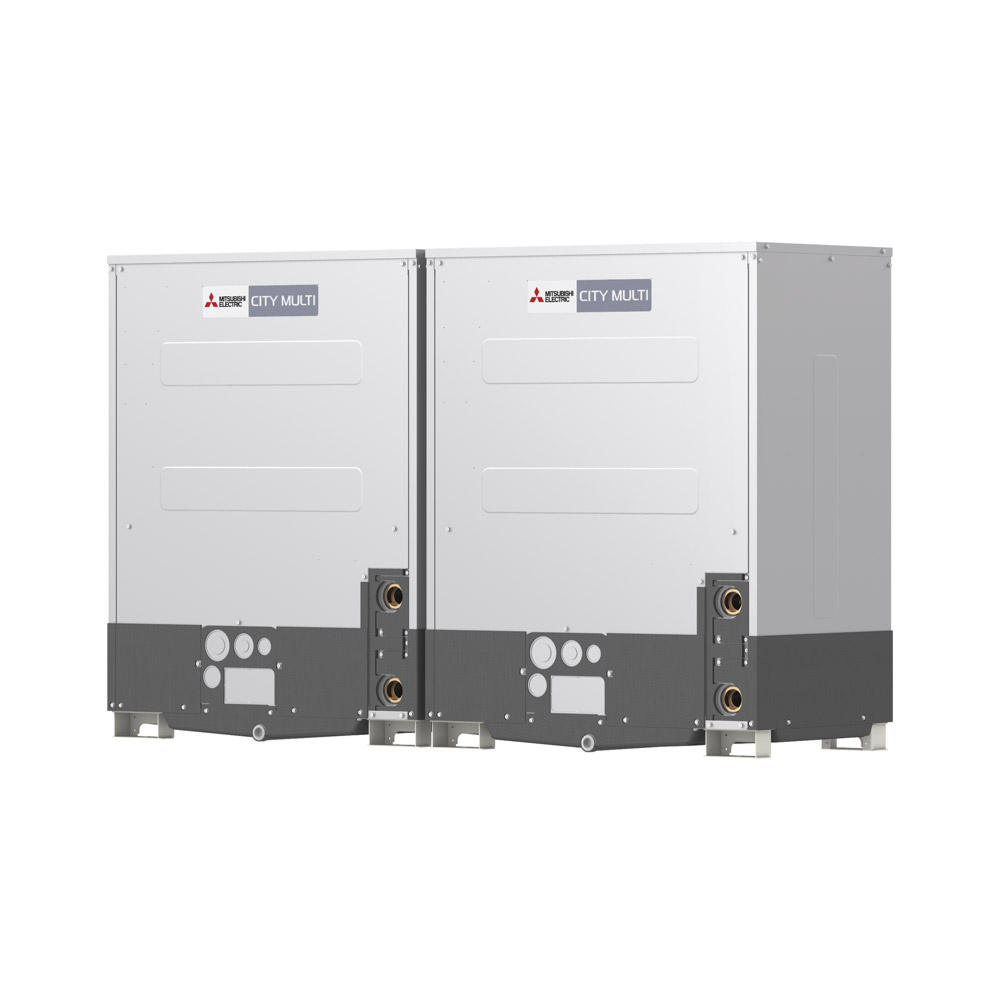

Комбинации модулей повышенной энергоэффективности
Параметр / Модель PQRY-P400YSLM-A1 PQRY-P450YSLM-A1 PQRY-P500YSLM-A1 PQRY-P550YSLM-A1 PQRY-P600YSLM-A1
Модель состоит из модулей PQRY-P200YLM-A1
PQRY-P200YLM-A1		 PQRY-P200YLM-A1
PQRY-P250YLM-A1		 PQRY-P250YLM-A1
PQRY-P250YLM-A1		 PQRY-P250YLM-A1
PQRY-P300YLM-A1		 PQRY-P300YLM-A1
PQRY-P300YLM-A1
Комплект для объединения модулей CMY-Q100CBK2 CMY-Q100CBK2 CMY-Q100CBK2 CMY-Q100CBK2 CMY-Q100CBK2
Электропитание 380 В, 3 фазы, 50 Гц
Охлаждение Производительность кВт 45,0 50,0 56,0 63,0 69,0
Потребляемая мощность кВт 7,70 8,78 10,12 11,55 12,84
Рабочий ток А 12,9 14,8 17,0 19,4 21,6
Коэффициент производительности EER 5,84 5,69 5,53 5,45 5,37
Диапазон температур теплоносителя °C −5 ~ +45°C
Нагрев Производительность кВт 50,0 56,0 63,0 69,0 76,5
Потребляемая мощность кВт 7,94 8,97 10,16 11,31 12,75
Рабочий ток А 13,4 15,1 17,1 19,0 21,5
Коэффициент производительности COP 6,29 6,24 6,20 6,10 6,00
Диапазон температур теплоносителя °C −5 ~ +45°C
Номинальный расход теплоносителя м3/час 5,76+5,76 5,76+5,76 5,76+5,76 5,76+5,76 5,76+5,76
Диапазон расхода теплоносителя м3/час 3,0+3,0 ~ 7,2+7,2 3,0+3,0 ~ 7,2+7,2 3,0+3,0 ~ 7,2+7,2 3,0+3,0 ~ 7,2+7,2 3,0+3,0 ~ 7,2+7,2
Падение давления кПа 24/24 24/24 24/24 24/24 24/24
Максимальное давление воды МПа 2,0 2,0 2,0 2,0 2,0
Индекс установочной мощности внутренних блоков 50 ~ 150% от индекса мощности компрессорно-конденсаторного блока
Типоразмеры внутренних блоков Р15 ~ Р250 Р15 ~ Р250 Р15 ~ Р250 Р15 ~ Р250 Р15 ~ Р250
Количество внутренних блоков 1 ~ 40 1 ~ 45 1 ~ 50 2 ~ 50 2 ~ 50
Уровень звукового давления дБ(А) 49 50 51 55 57
Уровень звуковой мощности дБ(А) 63 64 65 69 71
Размеры (В х Ш х Г) мм 1100×880×550
1100×880×550		 1100×880×550
1100×880×550		 1100×880×550
1100×880×550		 1100×880×550
1100×880×550		 1100×880×550
1100×880×550
Вес кг 344 344 344 344 344

Техническая документация

Техническое описание
