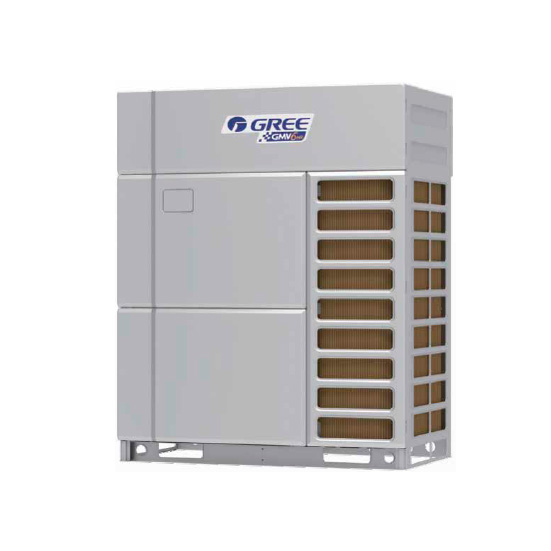

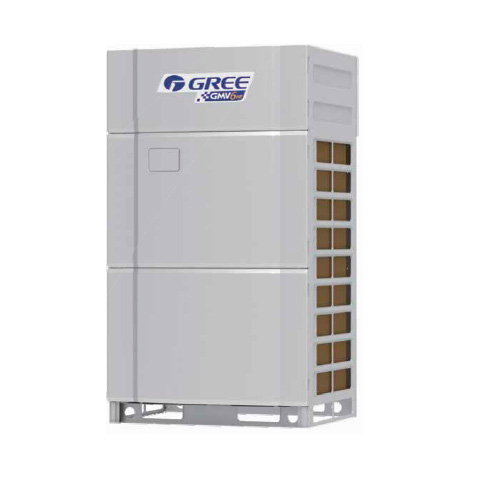

Наружные блоки Gree GMV-VQWM/C-X GMV6 HR
Наружные блоки Gree GMV-VQWM/C-X GMV6 HR
alt
alt

Наружные блоки Gree GMV-VQWM/C-X GMV6 HR

Охлаждение, кВт 22.4-61.5
Нагрев, кВт 25.0-69.0
Обогрев Тепловой насос
Диапазон наружных температур –15 ~ +55°C –30 ~ +24°C
Обогрев при мин. температуре, °C до -30
Тип хладагента R410A
Тип блока Наружный
  • Описание
  • Характеристики

Описание

DC lnverter Multi VRF Блок (R410A, Inverter)

Серiя GMV6 HR об'єднуе ряд функцiй: охолодження, опалення, нагрiв води, нагрiв теплої пiдлоги, теплопостачання; вiдрiзняеться потужним функцiоналом i зручнiстю управлiння. GMV6 HR використовує компресор постiйного струму з додаванням ентальпії, новий високоефективний теплообмiнник для роботи при наднизьких температурах навколишнього середовища до -25°С i безперервного нагрiву та iнших функцiй для бiльшої економії енергії та пiдвищення енергоефективностi.
  • Внутрiшнi блоки в системi можуть одночасно виконувати охолодження та обiгрiв, а також функцi'i водяного опалення i пiдiгрiву пiдлоги;
  • Може бути досягнутий обiгрiв при наднизьких температурах навколишнього середовища до -25°С;
  • Потужнiсть зовнiшнього блоку варiюеться вiд 8 до 22 к.с. з максимальною комбiнованою потужнiстю 88 к.с., що вiдповiдає рiзним технiчним вимогам;
  • Один блок з великою кiлькiсть функцiй - охолодження, опалення, водяне опалення, тепла пiдлога i теплопостачання, що задовольняе рiзнi вимоги клiентiв;
  • Доступна функцiя безперервного обiгрiву для пiдвищення комфорту i енергоефективностi системи;
  • Застосовуються високоефективний iнверторний компресор постiйного струму з додаванням ентальпi'i i високоефективний двигун постiйного струму вентиляторiв. Енергоефективнiсть досягае 9,0 в режимi рекуперацiї тепла (50% СБ. В ох. / 50% СБ в нагр.);
  • Застосовуються низькотемпературна технологiя впорскування для iнтегрованої системи охолодження силових електричних модулiв , що забезпечують роботу блоку в широкому дiапазонi температур навколишнього середовища вiд -25°С - 55°С;
  • Зовнiшнiй статичний тиск вентиляторiв блокiв досягае 110 Па, що знижуе вимоги до iнженерних рiшень i робить проектування розташування зовнiшнiх блокiв бiльш гнучким i зручним;
  • Блоки розподiльники нового поколiння. Компактна конструкцiя дозволила зменшити розмiр на 20%. Також, для бiльш зручної установки прийнята конструкцiя порту труби зi змiнними дiаметрами.
raspredeliteli.jpgБлок розподільник NCHS8D
gidromodul.jpgГідро модуль

Характеристики

Зовнішні блоки

Модель GMV-VQ224WM/C-X GMV-VQ280WM/C-X GMV-VQ335WM/C-X GMV-VQ400WM/C-X GMV-VQ450WM/C-X GMV-VQ504WM/C-X GMV-VQ560WM/C-X GMV-VQ615WM/C-X
Діапазон потужності к.с. 8 10 12 14 16 18 20 22
Продуктивність холод Ном. * кВт 22.4 28 33.5 40 45 50.4 56 61.5
Продуктивність тепло Ном.* кВт 16.2 16.2 18.5 23.5 23.5 31 31 33
Продуктивність тепло Макс. кВт 25 31.5 37.5 45 50 56.5 63 69
SEER Канальн.* 7.76 7.16 6.64 6.90 6.36 6.87 6.45 5.88
SEER Касетн.* 7.24 6.37 6.66 5.93 5.71 6.72 6.26 5.25
SCOP Канальн.* 4.80 4.80 4.91 4.70 4.70 4.31 4.31 4.38
SCOP Касетн.* 4.41 4.41 4.69 4.31 4.31 4.20 4.20 3.59
Силове живлення В/Ф/Гц 380-415В 3Ф-50/60Гц
Мін. / Макс. струм, запобіжник А 23.0125 23.5125 24.1125 37.5140 39.3140 47.0150 48.0150 49.0150
Макс. споживана потужність кВт 12.87 13.15 13.5 21 22 26.3 26.85 27.41
Макс. кол. подкл. ВБ блокiв 13 16 19 23 26 29 33 36
Обсяг заправки холодоагенту кг 8.2 8.5 9.6 11.1 11.6 12.8 12.8 13.3
Рівень звук. тиску (Охолодження) дБ(А) 60 61 63 63 63 63 63 64
Рівень звук. тиску. (Охолодження) Канальн.* дБ(А) 80 83 83 91 91 89 89 89
Рівень звук. тиску. (Охолодження) Касетн.* дБ(А) 80 85 86 87 94 87 89 94
Діаметр труб підключення Рідина мм Ф9.52 Ф9.52 Ф12.7 Ф12.7 Ф12.7 Ф15.9 Ф15.9 Ф15.9
Діаметр труб підключення Газ вис. тиску мм Ф15.9 Ф19.05 Ф19.05 Ф22.2 Ф22.2 Ф25.4 Ф25.4 Ф25.4
Діаметр труб підключення Газ низьк. тиску мм Ф19.05 Ф22.2 Ф25.4 Ф25.4 Ф28.6 Ф28.6 Ф28.6 Ф28.6
Розміри (ШхГхВ) Блоку мм 930х775х1690 930х775х1690 930х775х1690 1340х775х 1690 1340х775х1690 1340х775х 1690 1340х775х1690 1340х775х 1690
Розміри (ШхГхВ) Упаковка мм 1000х830х1855 1000х830х1855 1000х830х1855 140х830х1855 140х830х1855 1400х830х1855 140х830х 1855 1400х830х1855
Вага нетто / брутто кг 243/253 243/253 256/266 325/340 325/340 385/400 385/400 385/400

Блоки розподiльники

Модель NCHS1D NCHS2D NCHS4D NCHS8D
Кiлькiсть пiдключень портів 1 2 4 8
Максимальна кiлькiсть внутрiшнiх блокiв, що пiдключаються До одного порту кВт 8 8 8 8
Максимальна кiлькiсть внутрiшнiх блокiв, що пiдключаються Всього кВт 8 16 32 64
Максимальна потужнiсть внутрiшнiх блокiв, що підключаються До одного порту кВт 16 16 16 16
Максимальна потужнiсть внутрiшнiх блокiв, що підключаються Всього кВт 16 28 45 85
Силове живлення В/Ф/Гц 220- 240В - 50/60Гц
Споживана потужнiсть Охолодження кВт 14 25 32 90
Споживана потужнiсть Обiгрiв кВт 14 25 32 90
Дiаметр труб пiдключення Зовнішній блок Рідина мм Ф9.52 Ф9.52 Ф12.7 Ф15.9
Дiаметр труб пiдключення Зовнішній блок Газ висок. тиску мм Ф19.05 Ф19.05 Ф22.2 Ф22.2
Дiаметр труб пiдключення Зовнішній блок Газ низького тиску мм Ф22.2 Ф22.2 Ф28.6 Ф28.6
Дiаметр труб пiдключення Внутрішній блок Рідина мм Ф6.35/9.52 Ф6.35/9.52 Ф6.35/9.52 Ф6.35/9.52
Дiаметр труб пiдключення Внутрішній блок Газ мм Ф12.7/15.9 Ф12.7/15.9 Ф12.7/15.9 Ф12.7/15.9
Розмiри (ШхГхВ) Блоку мм 340х388х250 340х388х250 460х388х250 784х388х250
Розмiри (ШхГхВ) Упаковка мм 863Х624Х298 863Х624Х298 979Х624Х303 1300Х624Х288
Вага нетто/ брутто кг 12/17.5 14.5/20.5 20.6/27 33/42

Гідро-модуль

Модель NRQR16UA-T NRQR30UA-T
Потужнiсть нагрiву портів 16 30
Споживана потужнiсть Вт 10 10
Силове живлення В/Ф/Гц 220-240В - 50Гц 220-240В - 50Гц
Дiаметр труб пiдключення холодоагенту Газ мм 15.9 22.2
Дiаметр труб пiдключення холодоагенту Рідина мм 9.52 9.52
Дiаметр труб пiдключення контур теплоносiя мм 25 25
Номiнальнi витрати води л.хв 46 86
Розмiри (ШхГхВ) Блок мм 515х330х606
Розмiри (ШхГхВ) Упаковка мм 685х473х657
Вага нетто/брутто кг 36/42 40/47
