- Наружные блоки Mitsubishi Electric City Multi Hybrid R2 PURY-P YNW-A
В системах «HYBRID R2» применяются высокоэффективные наружные блоки PURY-P200~500YNW-A серии «R2» в сочетании со специальными HBC-контроллерами.
Фреонопровод на участке от наружного блока до НВС-контроллера состоит из 2 труб: линия высокого и низкого давления. Тем не менее система обеспечивает одновременное охлаждение и нагрев воздуха в обслуживаемых помещениях, организуя контур утилизации тепла.
Логика работы наружного блока в режиме нагрева может быть модифицирована для работы с приоритетом теплопроизводительности или энергоэффективности. Предусмотрен режим снижения уровня шума, а также повышение статического давления вентилятора наружного агрегата до 80 Па.
HВС-контроллер направляет хладагент, поступающий от наружного блока, в пластинчатые теплообменники «фреон-вода» и регулирует процессы теплообмена в них.
В первом теплообменнике происходит конденсация хладагента и нагрев теплоносителя, во втором — испарение хладагента (после его предварительного дросселирования) и охлаждение теплоносителя.Газообразный хладагент низкого давления возвращается в наружный блок. Таким образом формируются 2 контура теплоносителя: горячий и холодный, которые блоком 3-х ходовых клапанов направляются во внутренние блоки, работающие в режиме нагрева и охлаждения воздуха соответственно.
НВС-контроллер оснащен двумя экономичными циркуляционными насосами для каждого из контуров, а также штуцером для подключения внешнего расширительного бака.
Дополнительные HBC-контроллеры CMB-WP108/1016V-GB1 применяются для увеличения количества портов и могут быть использованы только в сочетании с главными HBC-контроллерами CMB-WP108/1016V-GA1.
В системах HYBRID R2 применяются специальные внутренние блоки.
HВС-контроллер направляет хладагент, поступающий от наружного блока, в пластинчатые теплообменники «фреон-вода» и регулирует процессы теплообмена в них.
В первом теплообменнике происходит конденсация хладагента и нагрев теплоносителя, во втором — испарение хладагента (после его предварительного дросселирования) и охлаждение теплоносителя. Газообразный хладагент низкого давления возвращается в наружный блок. Таким образом формируются 2 контура теплоносителя: горячий и холодный, которые блоком 3-х ходовых клапанов направляются во внутренние блоки, работающие в режиме нагрева и охлаждения воздуха соответственно.
НВС-контроллер оснащен двумя экономичными циркуляционными насосами для каждого из контуров, а также штуцером для подключения внешнего расширительного бака.
| Модель/ Параметр | PURY-P YNW-A | ||||||||
|---|---|---|---|---|---|---|---|---|---|
| 200 | 250 | 300 | 350 | 400 | 450 | 500 | |||
| Электропитание | 380 В, 3 фазы, 50 Гц | ||||||||
| Охлаждение | Производительность | кВт | 22,4 | 28,0 | 33,5 | 40,0 | 45,0 | 50,0 | 56,0 |
| Потребляемая мощность | кВт | 4,43 | 5,97 | 7,54 | 10,04 | 11,59 | 12,37 | 12,72 | |
| Рабочий ток | А | 7,4 | 10,0 | 12,7 | 16,9 | 19,5 | 20,8 | 21,4 | |
| Коэффициент производительности EER | 5,05 | 4,69 | 4,44 | 3,98 | 3,88 | 4,04 | 4,40 | ||
| Диапазон наружных температур | °C | –5 ~ +46°C по сухому термометру | |||||||
| Нагрев | Производительность | кВт | 25,0 | 31,5 | 37,5 | 45,0 | 45,0 | 56,0 | 58,0 |
| Потребляемая мощность | кВт | 4,71 | 6,06 | 8,38 | 10,68 | 13,65 | 13,48 | 15,28 | |
| Рабочий ток | А | 7,9 | 10,2 | 14,1 | 18,0 | 23,0 | 22,7 | 25,7 | |
| Коэффициент производительности COP | 5,30 | 5,19 | 4,47 | 4,21 | 3,66 | 4,15 | 4,12 | ||
| Диапазон наружных температур | °C | –20 ~ +15,5°C по влажному термометру | |||||||
| Индекс установочной мощности внутренних блоков | 50 ~ 150% от индекса производительности наружного блока | ||||||||
| Типоразмеры внутренних блоков | WP10~WP125 | ||||||||
| Количество внутренних блоков | 1~20 | 1~25 | 1~30 | 1~35 | 1~40 | 1~45 | 1~50 | ||
| Уровень звукового давления | дБ(А) | 59 | 60,5 | 61 | 62,5 | 65 | 65,5 | 63,5 | |
| Уровень звуковой мощности | дБ(А) | 76 | 78,5 | 80 | 81 | 83 | 83 | 82 | |

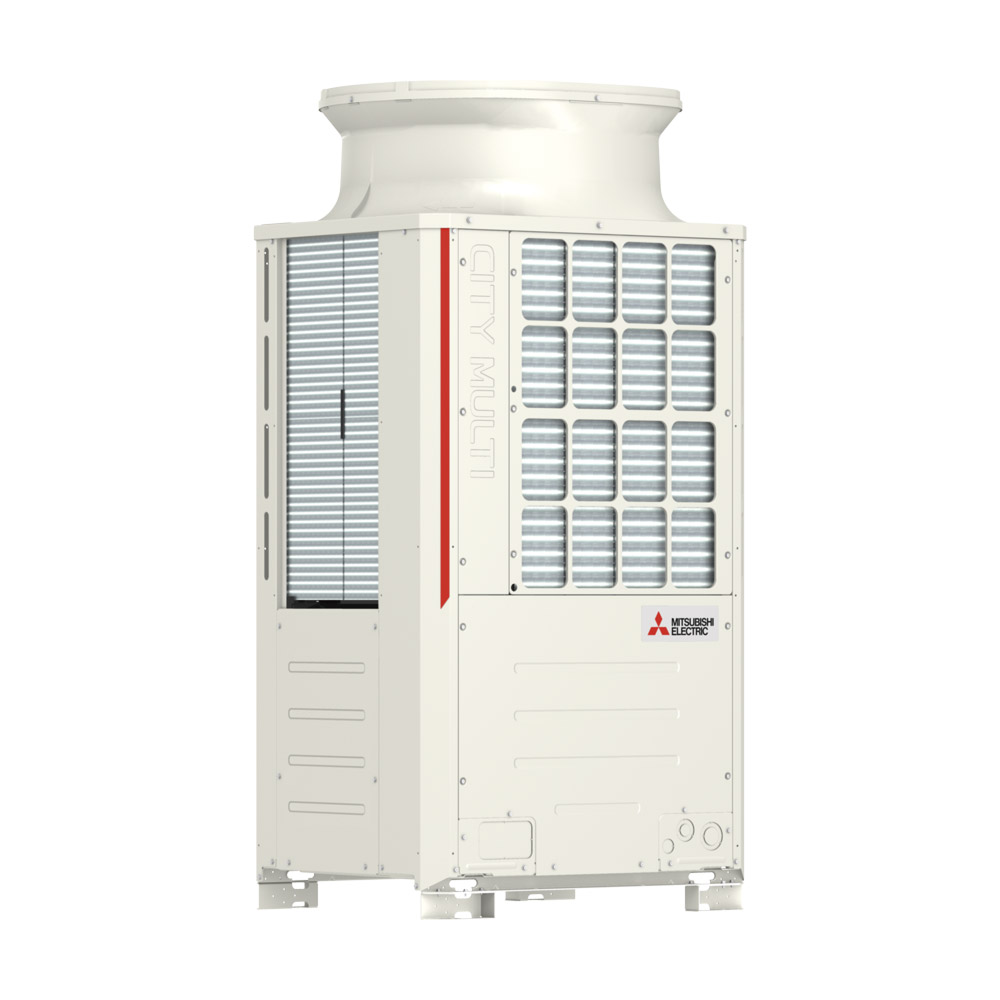

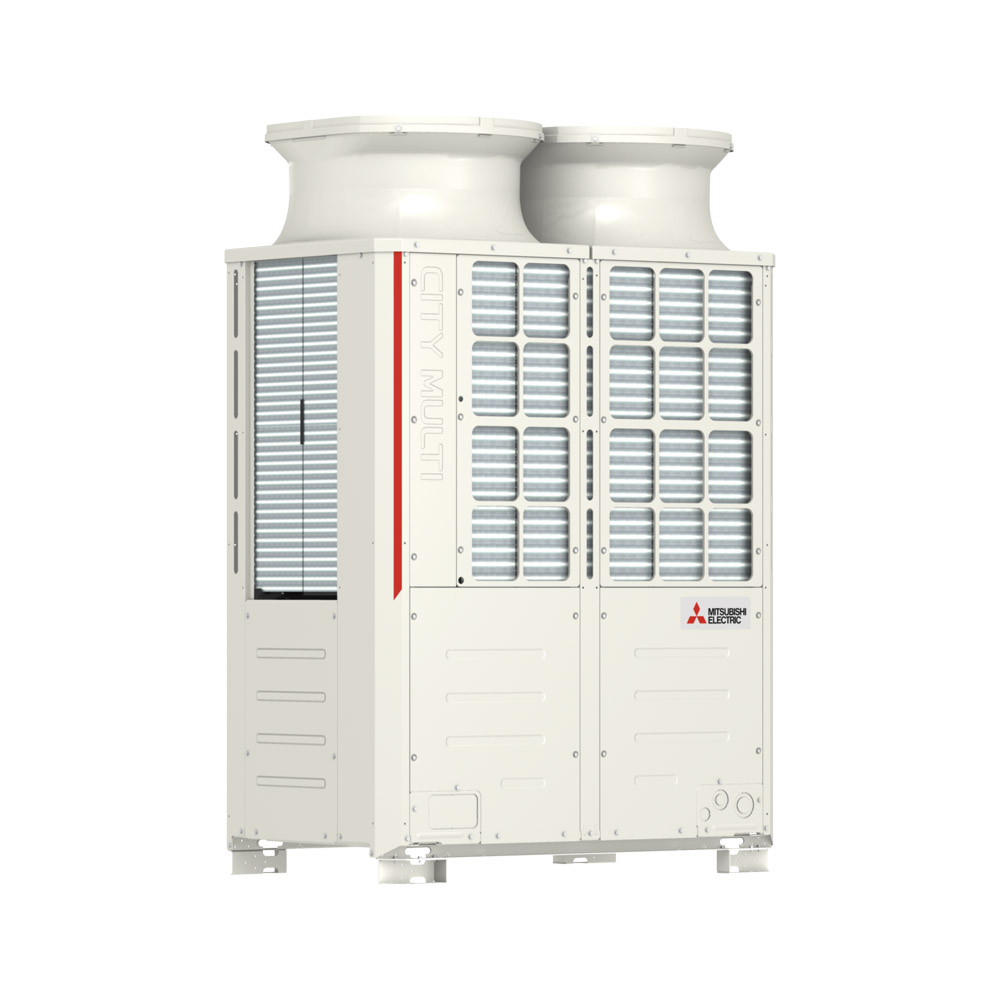

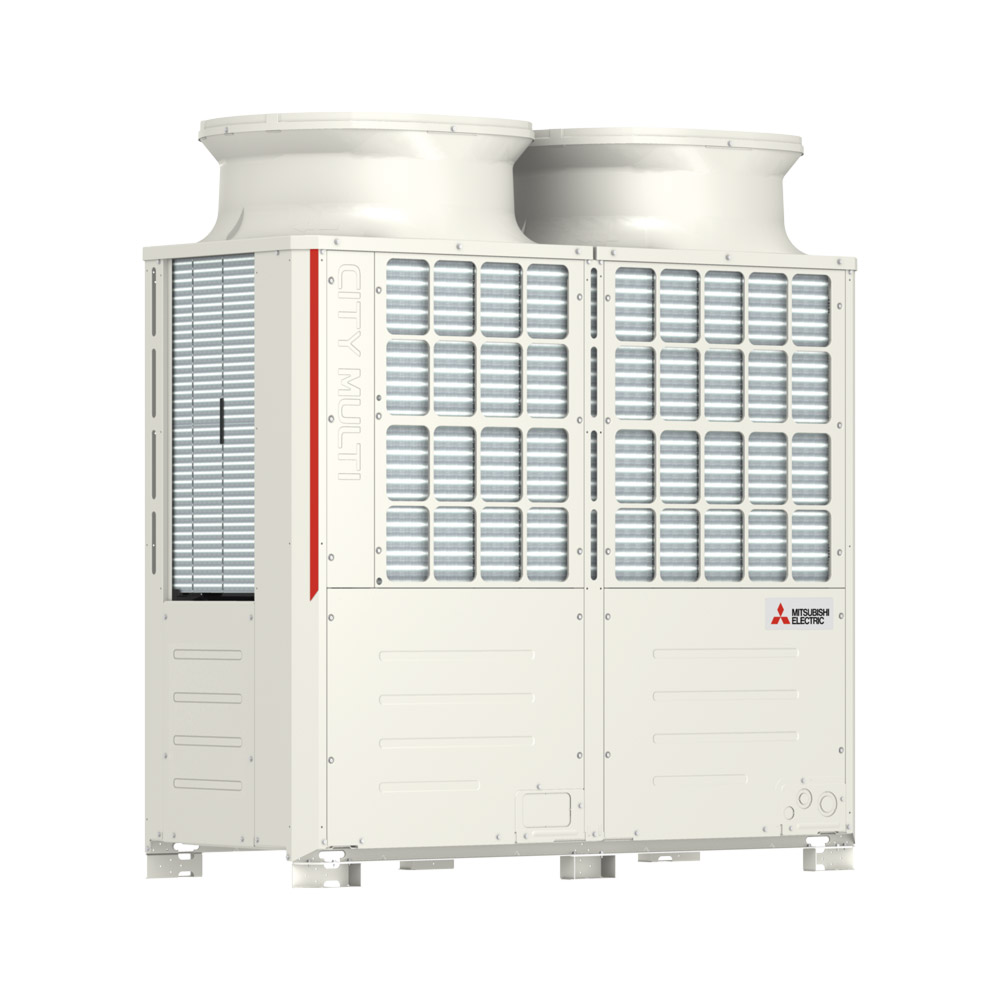

| Размеры (В×Ш×Д) | мм | 1858×920×740 | 1858×1240×740 | 1858×1750×740 | |||||
| Вес | кг | 229 | 229 | 231 | 273 | 273 | 293 | 337 | |
| Завод (страна) | MITSUBISHI ELECTRIC CORPORATION AIR-CONDITIONING & REFRIGERATION SYSTEMS WORKS (Япония) | ||||||||
| Модель/ Параметр | Главные HBC-контроллеры |
Дополнительные HBC-контроллеры | |||
|---|---|---|---|---|---|
| CMB- WP108V- GA1 | CMB- WP1016V- GA1 | CMB- WP108V- GB1 | CMB- WP1016V- GB1 | ||
| Количество портов, шт | 8 | 16 | 8 | 16 | |
| Индекс производительности внутренних блоков, подключаемых на один порт | P80 и менее | ||||
| Электропитание | 220-240 В, 1 фаза, 50 Гц | ||||
| Потребляемая мощность | кВт | 0,450 | 0,1 | 0,1 | |
| Уровень звукового давления | дБ(А) | 41 | – | – | |
| Вес (с водой) | кг | 85 (95) | 97 (110) | 43 (48) | 51 (60) |
| Размеры Ш×Д×В | мм | 1520×630×300 | 1800×630×300 | 1520×630×300 | 1800×630×300 |
| Завод (страна) | MITSUBISHI ELECTRIC CORPORATION AIR-CONDITIONING & REFRIGERATION SYSTEMS WORKS (Япония) | ||||
