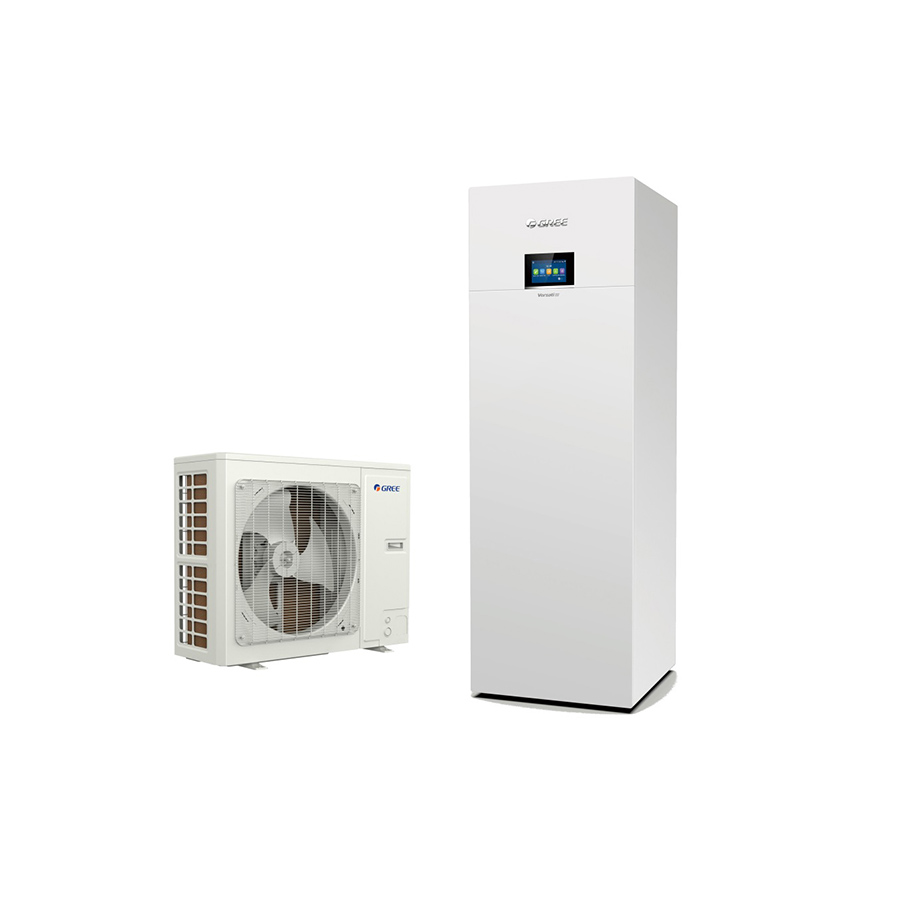

Тепловой насос Gree Versati III Split, «Все в одном»
alt

Тепловой насос Gree Versati III Split, «Все в одном»

Тип компрессора Инвертор
Обогрев Тепловой насос
Обогрев при мин. температуре, °C -25°C~35°C
Диапазон наружных температур 10°C~48°C -25°C~35°C
Тип хладагента R32
Тип блока Наружный
Тип теплового насоса Нагрев/охлаждение воздуха/воды
  • Описание
  • Характеристики
  • Техническая документация

Описание

Компактный размер внутреннего блока «Все в одном» (размер бытового холодильника), наличие встроенного бака горячего водоснабжения и оснащение основными функциями, отсутствие необходимости дополнительной обвязки, работа в режиме обогрева и охлаждения, контроль и управление с помощью программы Gree+ - идеальное решение как для городской квартиры, так и загородного дома.

Тепловые насосы Versati III разработаны специально для европейского рынка. Благодаря применению запатентованного компрессора с двухступенчатым сжатием и увеличению энтальпии за счет впрыска газа эффективность нагрева при низкой наружной температуре значительно возрастает, обеспечивая температуру теплоносителя на выходе до +60°C (при наружной температуре до -7°C).

Тепловые насосы гарантируют работоспособность в широком диапазоне внешних температур в режиме обогрева -25°C~35°C, в режиме охлаждения 10°C~48°C и режиме подготовки ГВС -25°C~45°C.

Вся серия продуктов Versati III строго соответствует классу энергоэффективности A сертификации EUROVENT (EN14511), сезонной энергоэффективности SCOP A+++ (35°C) и SCOP A++ (55°C) по EN14825. КПД тепловых насосов может достигать 5,0. Эти блоки могут обеспечивать обогрев и охлаждение помещений, подготовку ГВС и подачу носителя для бытовых нужд через конечные устройства, такие как фанкойлы, напольные контуры или радиаторы.

В установках используется экологически безопасный хладагент R32 с ODP равным 0 и низким GWP (675). Кроме того, тепловые насосы Versati III способствуют технологиям сокращения потребления угля и других невозобновляемых источников энергии и вносят значительное снижение выбросов CO2.

Oll in One_H2.jpg

Во внутренних блоках Versati III предусмотрено:

  • Встроенный 3-ходовой вентиль (отопление-охлаждение/ГВС);
  • Встроенные ТЭН-ы (кроме моноблоков): в моделях 4/6 кВт – нагреватель 1,5+1,5 кВт; в моделях 8/10/12/14/16 кВт – нагреватель 3+3 кВт;
  • Датчик температуры в помещении в комплекте;
  • Датчик температуры бака ГВС в комплекте;
  • Встроенный модуль Wi-Fi;
  • Встроенный интерфейс Mobus;
  • Управление наружным термостатом;
  • Блокировка работы внешним сигналом;
  • Работа по температуре в помещении или температуре на выходе;
  • Погодозависимое управление;
  • Несколько режимов взаимодействия и управления дополнительным внешним источником тепла;
  • Совместная работа с гелиосистемой;
  • Расширенные режимы работы по недельному таймеру;
  • режим ограничения мощности или тока потребления;
  • Активация пониженного уровня шума внешнего блока по расписанию;
  • Режим контроля и поддержания минимальной температуры (режим Отпуск);
  • Автоматический режим защиты от замораживания;
  • Работа в аварийном режиме;
  • Сохранение истории неисправностей (до 20 последних ошибок);
  • Поддержка нескольких языков пользовательского интерфейса.
Versati III Split, настенный блок
Versati III Split, настенный блок

ВЫСОКОЭФФЕКТИВНЫЕ КОМПОНЕНТЫ СИСТЕМЫ VERSATI III

  • Высокоэффективный пластинчатый теплообменник значительно улучшает производительность устройства.
  • Высокоэффективный водяной инверторный насос A-класса, соответствующий европейской директиве ErP, может контролировать рабочую частоту на основе фактической нагрузки. Таким образом, он может повысить эффективность работы и более точно контролировать температуру воды.
  • Датчик температуры в помещении.

Диапазон эксплуатации

Режим работы Температура воды на выходе (°C) Внешняя температура сухого термометра (°C)
Охлаждение 7~25 10~48
Обогрев 20~60 -25~35
Нагрев воды ГВС 40~80 (Температура бака ГВС) -25~45

Абсолютно новый контроллер

  1. Изысканный дизайн и настенная конструкция, облегчающая установку.
  2. Жидкокристаллический дисплей и сенсорный экран.
  3. Интерфейс 12 В может подавать питание в систему управления отдельно и продлевать расстояние связи..
  4. Интерфейс удаленного мониторинга может контролировать устройство через интерфейс Mobus и быть интегрирован в систему BMS.
Домашняя страницаДомашняя страница
Страница менюСтраница меню

Характеристики

Модель GRS-CQ 4.0 Pd/NhH-E GRS-CQ 6.0 Pd/NhH-E GRS-CQ 8.0 Pd/NhH-E GRS-CQ 10.0 Pd/NhH-E GRS-CQ 12.0 Pd/NhH-E GRS-CQ 14.0 Pd/NhH-E GRS-CQ 16.0 Pd/NhH-E GRS-CQ8.0 Pd/NhH-M GRS-CQ10.0 Pd/NhH-M GRS-CQ 12.0 Pd/NhH-M GRS-CQ 14.0 Pd/NhH-M GRS-CQ 16.0 Pd/NhH-M
Продуктивность1 Охлаждение (пол) 3,8 5,8 7 8,5 11 12,6 13 8,5 10 11 12,6 13
Нагрев (пол) 4 6 8 9,5 12 14 15,5 8 10 12 14 15,5
Потребляемая мощность1 Охлаждение (пол) 0,8 1,32 1,75 2,24 2,5 3,41 3,6 1,74 2,33 2,5 3,41 3,6
Нагрев (пол) 0,78 1,2 1,7 2,07 2,4 2,98 3,44 1,55 2,06 2,4 2,98 3,44
EER1 Охлаждение (пол) 4,75 4,4 4 3,8 4,4 3,7 3,6   4,9 4,4 3,7 3,6
COP1 Нагрев (пол) 5,1 5 4,7 4,6 5 4,7 4,5   5,2 5 4,7 4,51
Продуктивность2 Охлаждение (фанкойл) 3,15 4,09 5,3 6,5 10,59 11,07 11,51 7,6 8,2 10,65 11,24 11,52
Нагрев (фанкойл или радиатор) 4 5,9 8 9,5 12,4 14,48 16,09 8 10,2 12,29 14,44 16,13
Потребляемая мощность2 Охлаждение (фанкойл) 0,92 1,28 1,73 2,27 3,79 4,18 4,49 1,52 1,91 3,74 4,13 4,38
Нагрев (фанкойл или радиатор) 1,02 1,51 2,14 2,64 3,29 3,93 4,44 1,92 2,55 3,09 3,63 4,16
EER2 Охлаждение (фанкойл) 3,4 3,2 3 2,9 2,79 2,65 2,57 5 4,3 2,85 2,72 2,63
COP2 Нагрев (фанкойл или радиатор) 3,9 3,9 3,7 3,6 3,77 3,68 3,62 4,16 4 3,98 3,98 3,88
Объем заправки хладагента кг 1 1 1,6 1,6 1,84 1,84 1,84 1,84 1,84 1,84 1,84 1,84
Диаметр подключения воды 1 1 1 1 1 1 1 1 1 1 1 1
Диаметр труб Жидкость дюйм  1/4  1/4  1/4  1/4  1/4  1/4  1/4  1/4  1/4  1/4  1/4  1/4
Газ дюйм  1/2  1/2  1/2  1/2  5/8  5/8  5/8  1/2  1/2  5/8  5/8  5/8
Внешний блок GRS-CQ 4.0 Pd/NhH-E(0) GRS-CQ 6.0 Pd/NhH-E(0) GRS-CQ 8.0 Pd/NhH-E(0) GRS-CQ 10.0 Pd/NhH-E(0) GRS-CQ 12.0 Pd/NhH-E(0) GRS-CQ 14.0 Pd/NhH-E(0) GRS-CQ 16.0 Pd/NhH-E(0) GRS-CQ 8.0 Pd/NhH-M(0) GRS-CQ 10.0 Pd/NhH-M(0) GRS-CQ 12.0 Pd/NhH-M(0) GRS-CQ 14.0 Pd/NhH-M(0) GRS-CQ 16.0 Pd/NhH-M(0)
Уровень звукового давления Охлаждение   52 52 55 55 68 68 68 55 55 68 68 68
Нагрев   52 52 55 55 68 68 68 55 55 68 68 68
Габариты ШхГхВ мм 975х396х702 975х396х702 982х427х787 982х427х787 940х460х820 940х460х820 940х460х820 982х395х787 982х395х787 940х460х820 940х460х820 940х460х820
Вес     55 55 82 82 58 58 58 88 88 58 58 58
Внутренний блок GRS-CQ 4.0 Pd/NhH-E(I) GRS-CQ 6.0 Pd/NhH-E(I) GRS-CQ 8.0 Pd/NhH-E(I) GRS-CQ 10.0  Pd/NhH-E(I) GRS-CQ 12.0 Pd/NhH-E(I) GRS-CQ 14.0 Pd/NhH-E(I) GRS-CQ 16.0 Pd/NhH-E(I) GRS-CQ 8.0 Pd/NhH-M(I) GRS-CQ 10.0 Pd/NhH-M(I) GRS-CQ 12.0 Pd/NhH-M(I) GRS-CQ 14.0 Pd/NhH-M(I) GRS-CQ 16.0 Pd/NhH-M(I)
Уровень звукового давления Охлаждение 29 29 29 29 42 42 42 42 42 42 42 42
Нагрев 29 29 29 29 42 42 42 42 42 42 42 42
Габариты ШхГхВ мм 460х318х860 460х318х860 460х318х860 460х318х860 860х460х318 860х460х318 860х460х318 915х460х318 915х460х318 860х460х318 860х460х318 860х460х318
Вес кг 62 62 62 62 62 62 62 60 60 62 62 62

Примечания

"*1" указывает, что производительность и потребляемая мощность проверены при следующих условиях:

  • Охлаждение:
    Температура хладоносителя: 23°C/18°C; Наружная температура: 35°CDB/24°CWB
  • Обогрев:
    Температура теплоносителя: 30°C/35°C; Наружная температура: 7°CDB/6°CWB

"*2" указывает, что производительность и потребляемая мощность проверены при следующих условиях:

  • Охлаждение:
    Температура хладоносителя: 12°C/7°C; Наружная температура: 35°CDB/24°CWB
  • Обогрев:
    Температура теплоносителя: 40°C/45°C; Наружная температура: 7°CDB/6°CWB
Модель Источник питания Автоматический выключатель Минимальная площадь перерезания провода заземления Минимальная площадь перерезания кабеля питания
В,Ф,Гц (А) (мм²) (мм²)
GRS-CQ4.0Pd/NhH-E(O) 230В, 1Ф, 50 Гц 16 1,5 1,5
GRS-CQ6.0Pd/NhH-E(O) 16 1,5 1,5
GRS-CQ4.0Pd/NhH-E(I) 20 6 6
GRS-CQ6.0Pd/NhH-E(I) 20 6 6
GRS-CQ8.0Pd/NhH-E(O) 25 4 4
GRS-CQ10Pd/NhH-E(O) 25 4 4
GRS-CQ8.0Pd/NhH-E(I) 40 6 6
GRS-CQ10Pd/NhH-E(I) 40 6 6
GRS-CQ8.0Pd/NhH-M(O) 400В,3Ф,50 Гц 16 2,5 2,5
GRS-CQ10Pd/NhH-M(O) 16 2,5 2,5
GRS-CQ8.0Pd/NhH-M(I) 20 4 4
GRS-CQ10Pd/NhH-M(I) 20 4 4
GRS-CQ12Pd/NhH-M(O) 16 2,5 2,5
GRS-CQ14Pd/NhH-M(O) 16 2,5 2,5
GRS-CQ16Pd/NhH-M(O) 16 2,5 2,5
GRS-CQ12Pd/NhH-M(I) 20 4 4
GRS-CQ14Pd/NhH-M(I) 20 4 4
GRS-CQ16Pd/NhH-M(I) 20 4 4
GRS-CQ12Pd/NhH-E(O) 230В, 1Ф, 50 Гц 32 6 6
GRS-CQ14Pd/NhH-E(O) 40 6 6
GRS-CQ16Pd/NhH-E(O) 40 6 6
GRS-CQ12Pd/NhH-E(I) 40 6 6
GRS-CQ14Pd/NhH-E(I) 40 6 6
GRS-CQ16Pd/NhH-E(I) 40 6 6

Примечания

(a) Если используются автоматические выключатели с защитой от утечки, время срабатывания должно быть менее 0,1 секунды, ток утечки 30 мА.

(b) Выбранные выше диаметры силовых кабелей определены исходя из предположения, что расстояние от распределительного шкафа до устройства составляет менее 75 м. Если кабели проложены на расстоянии от 75 до 150 м, диаметр силового кабеля необходимо увеличить.

(c) Электропитание должно соответствовать номинальному напряжению блока и подключено к отдельной электрической линии.

(d) Все электромонтажные работы должны выполняться профессиональными техниками в соответствии с местными законами и правилами.

(e) Обеспечьте безопасное заземление. Заземляющий провод должен быть подключен к специальной заземляющей линии в здании и должен быть установлен профессиональными техниками.

(f) Технические характеристики выключателя и кабеля питания, перечисленные в таблице выше, определены на основе максимальной мощности (максимального тока) устройства.

(g) Технические характеристики силового кабеля, перечисленные в таблице выше, применяются к многожильному медному кабелю в защитной трубе (например, силовой кабель с изоляцией из сшитого полиэтилена YJV), используемый при 40°C и устойчивый к 90°C (см. IEC 60 364 -5-52). Если рабочие условия изменяются, они должны быть изменены в соответствии с национальным стандартом.

(h) Технические характеристики выключателя, перечисленные в таблице выше, применяются к выключателю с рабочей температурой 40 °C. Если рабочие условия изменяются, они должны быть изменены в соответствии с национальным стандартом.

(i) В силовой линии питания должен быть установлен автоматический выключатель. Автоматический выключатель с отключением всех полюсов, а расстояние размыкания контактов должно составлять не менее 3 мм.
