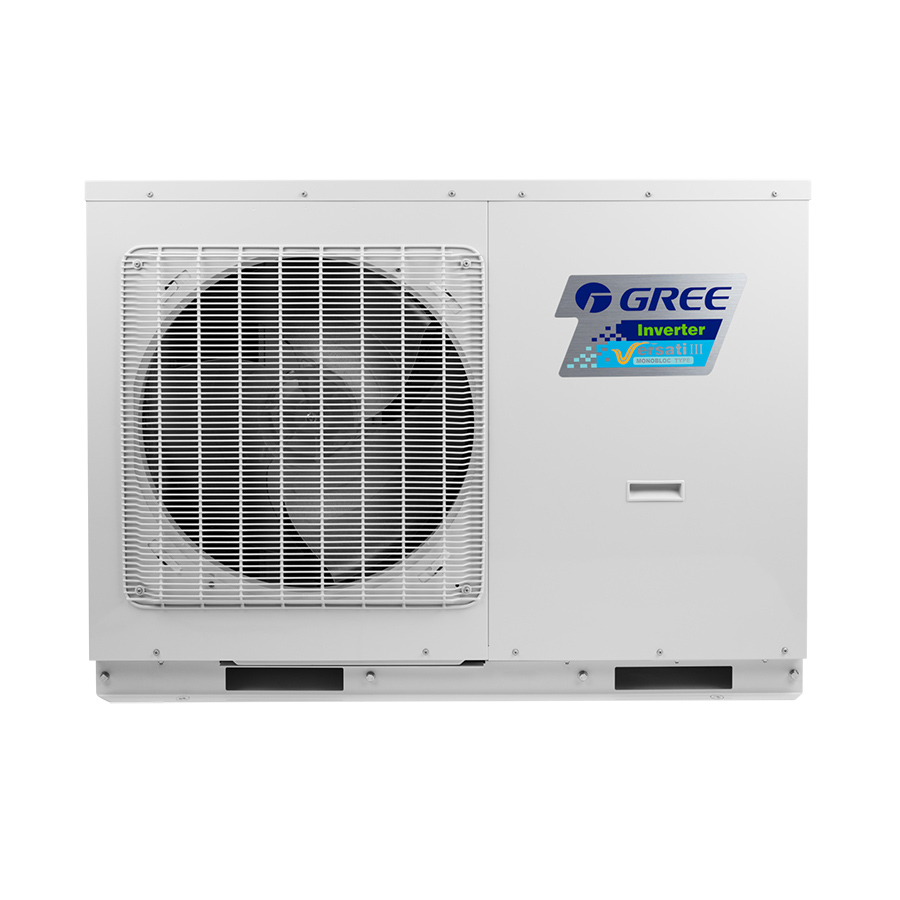

Тепловой насос Gree Versati III, моноблок
alt

Тепловой насос Gree Versati III, моноблок

Обогрев Тепловой насос
Обогрев при мин. температуре, °C -25°C~35°C
Тип блока Наружный
Диапазон наружных температур 10°C~48°C -25°C~35°C
Тип теплового насоса Нагрев/охлаждение воздуха/воды
  • Описание
  • Характеристики

Описание

Конструкция «Моноблок» позволяет сэкономить средства на установке, снизить риски утечки хладагента и повысить безопасность и надежность системы. Функционал моноблоков полностью идентичен блокам сплит, за исключением отсутствия встроенных ТЭНов, и имеют более высокие показатели в режиме охлаждения.

В низкотемпературных условиях, по сравнению с обычным компрессором, двухступенчатый низкотемпературный высокоэнтальпийный компрессор генерирует меньшие затраты теплоемкости и обеспечивает более высокую энергоэффективность.

Тепловые насосы Versati III разработаны специально для европейского рынка. Благодаря применению запатентованного компрессора с двухступенчатым сжатием и увеличению энтальпии за счет впрыска газа эффективность нагрева при низкой наружной температуре значительно возрастает, обеспечивая температуру теплоносителя на выходе до +60°C (при наружной температуре до -7°C).

Тепловые насосы гарантируют работоспособность в широком диапазоне внешних температур в режиме обогрева -25°C~35°C, в режиме охлаждения 10°C~48°C и режиме подготовки ГВС -25°C~45°C.

Вся серия продуктов Versati III строго соответствует классу энергоэффективности A сертификации EUROVENT (EN14511), сезонной энергоэффективности SCOP A+++ (35°C) и SCOP A++ (55°C) по EN14825. КПД тепловых насосов может достигать 5,0. Эти блоки могут обеспечивать обогрев и охлаждение помещений, подготовку ГВС и подачу носителя для бытовых нужд через конечные устройства, такие как фанкойлы, напольные контуры или радиаторы.

В установках используется экологически безопасный хладагент R32 с ODP равным 0 и низким GWP (675). Кроме того, тепловые насосы Versati III способствуют технологиям сокращения потребления угля и других невозобновляемых источников энергии и вносят значительное снижение выбросов CO2.

Versati III Моноблок

ВЫСОКОЭФФЕКТИВНЫЕ КОМПОНЕНТЫ СИСТЕМЫ VERSATI III

  • Высокоэффективный пластинчатый теплообменник значительно улучшает производительность устройства.
  • Высокоэффективный водяной инверторный насос A-класса, соответствующий европейской директиве ErP, может контролировать рабочую частоту на основе фактической нагрузки. Таким образом, он может повысить эффективность работы и более точно контролировать температуру воды.
  • Датчик температуры в помещении.

Диапазон эксплуатации

Режим работы Температура воды на выходе (°C) Внешняя температура сухого термометра (°C)
Охлаждение 7~25 10~48
Обогрев 20~60 -25~35

Абсолютно новый контроллер

  1. Изысканный дизайн и настенная конструкция, облегчающая установку.
  2. Жидкокристаллический дисплей и сенсорный экран.
  3. Интерфейс 12 В может подавать питание в систему управления отдельно и продлевать расстояние связи..
  4. Интерфейс удаленного мониторинга может контролировать устройство через интерфейс Mobus и быть интегрирован в систему BMS.
Домашняя страницаДомашняя страница
Страница менюСтраница меню

Характеристики

Модель GRSCQ4.0Pd/
NhG-K
GRSCQ6.0Pd/
NhG-K
GRSCQ8.0Pd/
NhG-K
GRSCQ10Pd/
NhG2-K
GRSCQ12Pd/
NhG2-K
GRSCQ14Pd/
NhG2-K
GRSCQ16Pd/
NhG2-K
GRSCQ10Pd/
NhG2-M
GRSCQ12Pd/
NhG2-M
GRSCQ14Pd/
NhG2-M
GRSCQ16Pd/
NhG2-M
Продуктивность1 Охлаждение (пол) кВт 3,8 5,8 6,8 8,8 11 12,5 14,5 8,8 11 12,5 14,5
Нагрев (пол) кВт 4 6 7,5 10 12 14 15,5 10 12 14 15,5
Потребляемая мощность1 Охлаждение (пол) кВт 0,82 1,32 1,55 1,96 2,56 3,05 3,82 1,96 2,56 3,05 3,82
Нагрев (пол) кВт 0,78 1,2 1,63 2,15 2,64 3,22 3,6 2,15 2,64 3,22 3,6
EER1 Охлаждение (пол) Вт 4,65 4,4 4,4 4,5 4,2 4 3,7 4,5 4,2 4,2 4
COP1 Нагрев (пол) Вт 5,1 5 4,6 4,65 4,55 4,35 4,3 4,65 4,5 4,55 4,35
Продуктивность2 Охлаждение (фанкойл) кВт 3 4 5 7,8 9,5 12 13 7,8 9,5 12 12
Нагрев (фанкойл або радиатор) кВт 4 6 7,5 10 12 14 15,5 10 12 14 15,5
Потребляемая мощность2 Охлаждение (фанкойл) кВт 0,94 1,27 1,56 5,48 3,11 4,14 4,73 2,48 3,11 4,14 4,73
Нагрев (фанкойл або радиатор) кВт 0,98 1,56 2 2,67 3,48 4,18 4,7 2,67 3,48 4,18 4,7
EER2 Охлаждение (фанкойл) Вт 3,2 3,15 3,2 3,15 3,05 2,9 2,75 3,15 3 3,05 2,9
COP2 Нагрев (фанкойл або радиатор) Вт 4,1 3,85 3,75 3,75 3,6 3,55 3,4 3,75 3,5 3,6 3,55
Объем заправки хладагента кг 0,87 2,2
Температура ГВС С 40~80 C
Диаметр подключения воды 1
Уровень звукового давления Охлаждение дБ(А) 56 59
Нагрев дБ(А) 58 61
Нагрев (тихий режим) дБ(А) 54 55
Охлаждение (тихий режим) дБ(А) 52 53
Габариты ШхГхВ мм 1150x345x758 1200x460x878
Вес кг 96 151

Примечания

"*1" указывает, что производительность и потребляемая мощность проверены при следующих условиях:

  • Охлаждение:
    Температура хладоносителя: 23°C/18°C; Наружная температура: 35°CDB/24°CWB
  • Обогрев:
    Температура теплоносителя: 30°C/35°C; Наружная температура: 7°CDB/6°CWB

"*2" указывает, что производительность и потребляемая мощность проверены при следующих условиях:

  • Охлаждение:
    Температура хладоносителя: 12°C/7°C; Наружная температура: 35°CDB/24°CWB
  • Обогрев:
    Температура теплоносителя: 40°C/45°C; Наружная температура: 7°CDB/6°CWB
Модель Источник питания Автоматический выключатель Минимальная площадь перерезания провода заземления Минимальная площадь перерезания кабеля питания
В,Ф,Гц (А) (мм²) (мм²)
GRS-CQ4.0Pd/NhG-K 230В, 1Ф, 50Гц 16 1,5 2*1.5
GRS-CQ6.0Pd/NhG-K 16 1,5 2*1.5
GRS-CQ8.0Pd/NhG-K 16 1,5 2*1.5
GRS-CQ10Pd/NhG2-K 32 4.0 2*4.0
GRS-CQ12Pd/NhG2-K 32 4.0 2*4.0
GRS-CQ14Pd/NhG2-K 40 4.0 2*4.0
GRS-CQ16Pd/NhG2-K 40 4.0 2*4.0
GRS-CQ10Pd/NhG2-M 380~415В, 3Ф,
50Гц
16 1,5 4*1.5
GRS-CQ12Pd/NhG2-M 16 1,5 4*1.5
GRS-CQ14Pd/NhG2-M 16 1,5 4*1.5
GRS-CQ16Pd/NhG2-M 16 1,5 4*1.5

Примечания

(a) Если используются автоматические выключатели с защитой от утечки, время срабатывания должно быть менее 0,1 секунды, ток утечки 30 мА.

(b) Выбранные выше диаметры силовых кабелей определены исходя из предположения, что расстояние от распределительного шкафа до устройства составляет менее 75 м. Если кабели проложены на расстоянии от 75 до 150 м, диаметр силового кабеля необходимо увеличить.

(c) Электропитание должно соответствовать номинальному напряжению блока и подключено к отдельной электрической линии.

(d) Все электромонтажные работы должны выполняться профессиональными техниками в соответствии с местными законами и правилами.

(e) Обеспечьте безопасное заземление. Заземляющий провод должен быть подключен к специальной заземляющей линии в здании и должен быть установлен профессиональными техниками.

(f) Технические характеристики выключателя и кабеля питания, перечисленные в таблице выше, определены на основе максимальной мощности (максимального тока) устройства.

(g) Технические характеристики силового кабеля, перечисленные в таблице выше, применяются к многожильному медному кабелю в защитной трубе (например, силовой кабель с изоляцией из сшитого полиэтилена YJV), используемый при 40°C и устойчивый к 90°C (см. IEC 60 364 -5-52). Если рабочие условия изменяются, они должны быть изменены в соответствии с национальным стандартом.

(h) Технические характеристики выключателя, перечисленные в таблице выше, применяются к выключателю с рабочей температурой 40 °C. Если рабочие условия изменяются, они должны быть изменены в соответствии с национальным стандартом.

(i) В силовой линии питания должен быть установлен автоматический выключатель. Автоматический выключатель с отключением всех полюсов, а расстояние размыкания контактов должно составлять не менее 3 мм.
