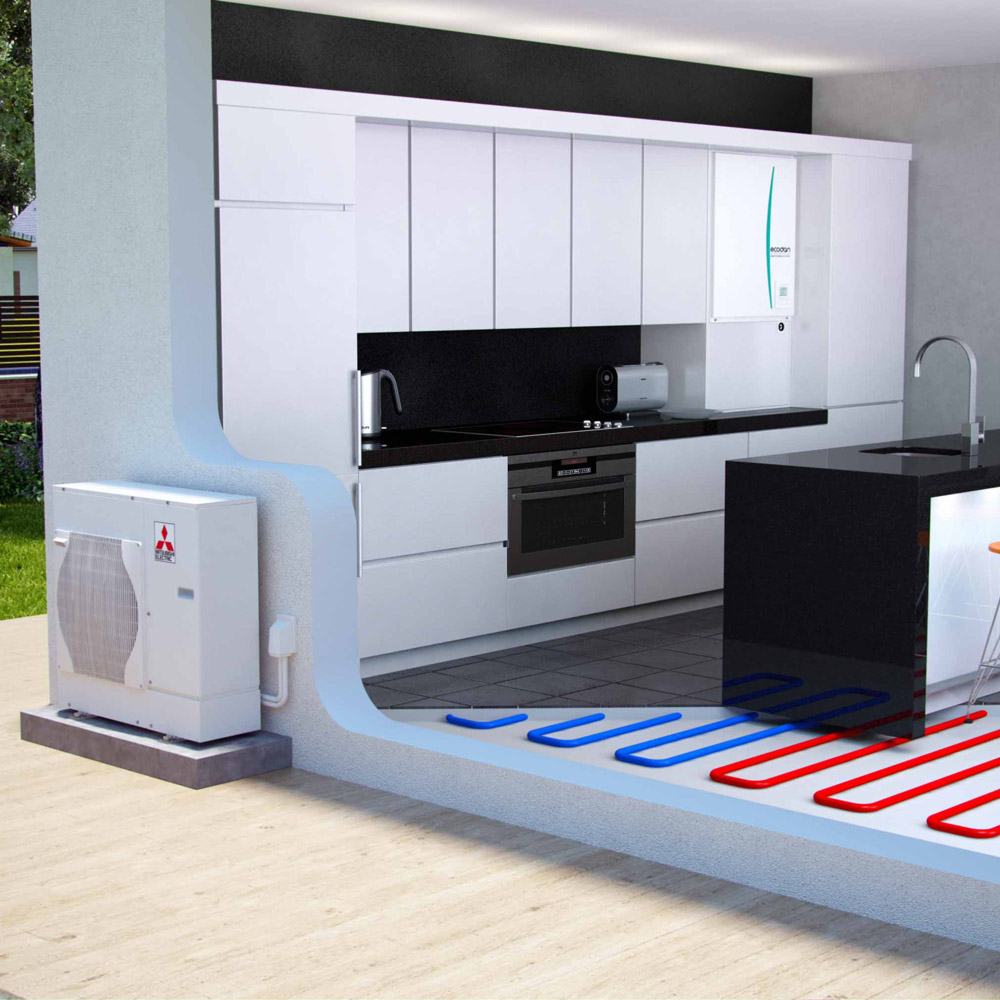

Компания Mitsubishi Electric Corporation производит несколько типов гидромодулей для создания систем отопления и горячего водоснабжения (ГВС). Блоки EHST и EHSC имеют встроенный теплообменник «фреон-вода» и предназначены для подключения к тепловым насосам POWER Inverter PUHZ-SW и ZUBADAN Inverter PUHZ-SHW. Гидромодули ERSC/ERSD/ERSE и ERST20C/ERST20D могут работать как в режиме нагрева, так и в режиме охлаждения воды. В последнем случае следует обязательно установить дренажный поддон (опция PAC-DP01-E).
Гидромодули содержат следующие компоненты:
Предусмотрено подключение к облачному сервису MELCloud с помощью
Wi-Fi интерфейса MAC-567IF-E1. MELCloud — это облачная технология,
которая предназначена для управления кондиционерами и тепловыми
насосами Mitsubishi Electric локально или удаленно с помощью мобильных
устройств или компьютера.
В гидромодулях «ECODAN» модификации «R2» и старше реализована функция «SG Ready», то есть возможность подключения к умным сетям электроснабжения «Smart Grid».
Специальное устройство PAC-TZ01-E предназначено для реализации двухзонного отопления с помощью «теплого пола» и радиаторов. В состав устройства входят 2 циркуляционных насоса, трехходовой вентиль, а также термисторы. Все указанные элементы подключаются к блоку управления гидромодулем.

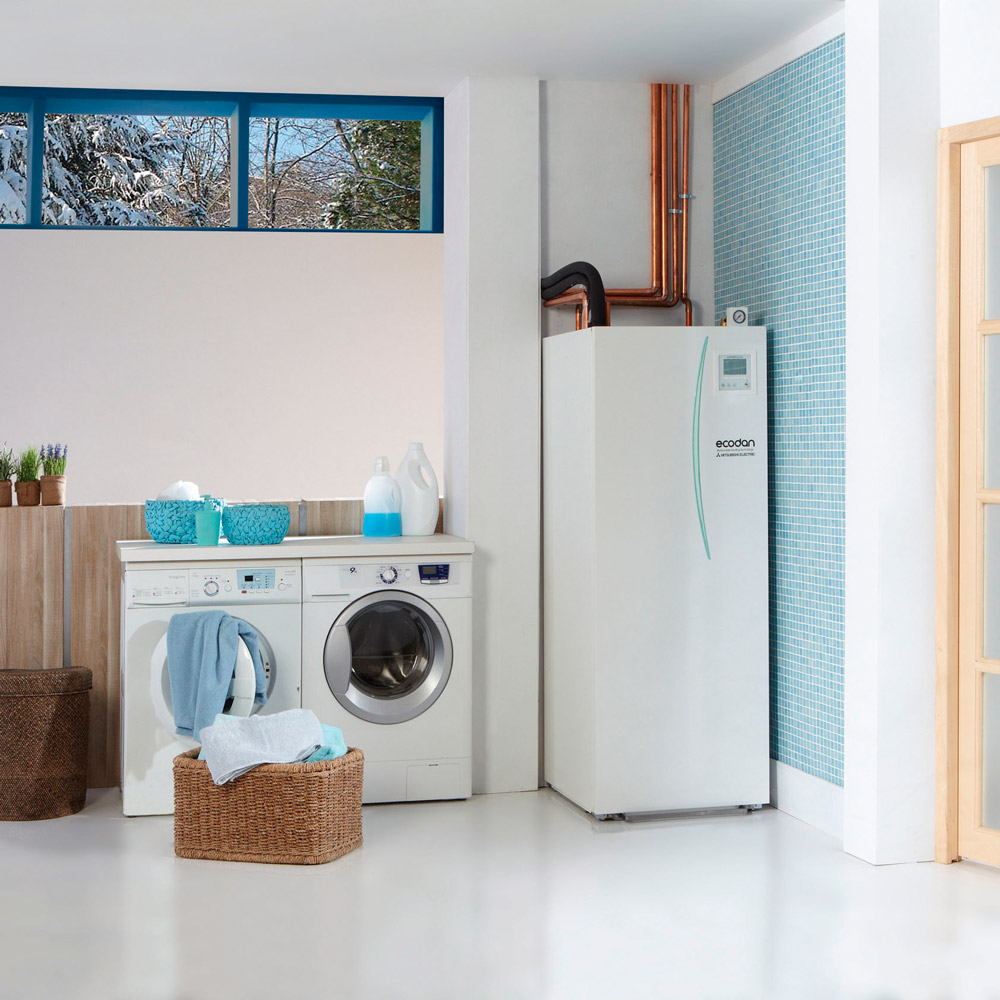

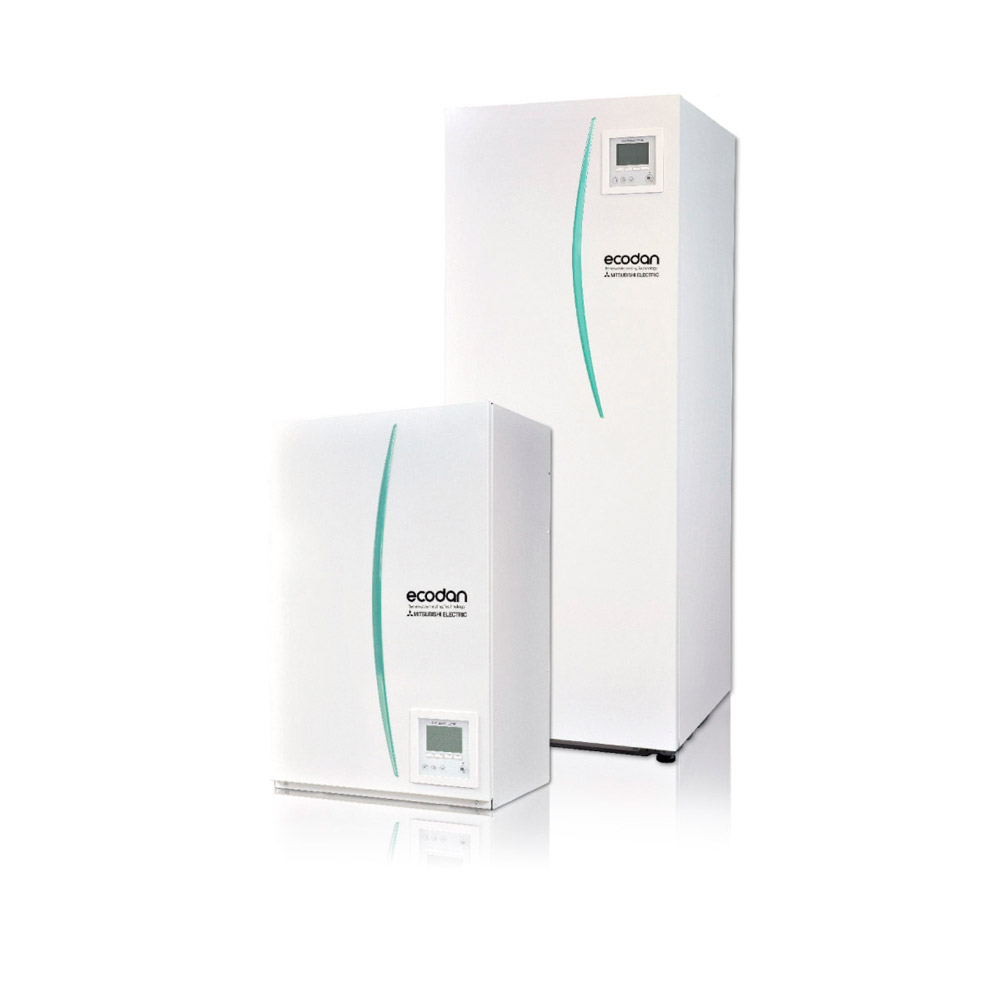

Гидромодуль с баком ГВС | Гидромодуль без бака ГВС | |
---|---|---|
Встроен теплообменник «фреон-вода» |
Встроен теплообменник «фреон-вода» |
|
Стандарт | EHST20D-VM2C EHST20C-VM2C EHST20C-VM6C EHST20C-YM9C EHST20D-YM9C | EHSD-VM2C EHSC-VM2C EHSC-VM6C EHSC-YM9C EHSD-YM9C EHSD-MC |
С погружным нагревателем | EHST20D-MHC | |
Без расширительного бака | EHST20D-MEC EHST20C-MEC EHST20C-VM2EC EHST20C-VM6EC EHST20C-YM9EC EHST20D-VM2EC | EHSD-MEC EHSC-MEC EHSC-VM2EC EHSC-VM6EC EHSC-YM9EC EHSE-MEC EHSE-YM9EC |
С режимом охлаждения воды | ERST20D-VM2C ERST20D-MEC ERST20C-VM2C ERST20C-MEC | ERSD-VM2C ERSC-MEC ERSC-VM2C ERSE-MEC ERSE-YM9EC |
Наименование гидромодуля | EHST20C- VM2(E)СR2 | EHST20C- VM6(E)CR2 | EHST20C- YM9(E)CR2 | EHST20C- MECR2 | EHST20D- VM2(E)CR2 | EHST20D- YM9C | EHST20D- MECR2 | EHST20D- MHCR2 | |||
---|---|---|---|---|---|---|---|---|---|---|---|
Режим работы | Только нагрев воды | ||||||||||
Состав гидромодуля | Встроеннный теплообменник «фреон-вода» | есть | |||||||||
Накопительный бак ГВС | есть | ||||||||||
Проточный нагреватель | 1 фаза | 1 фаза | 3 фазы | нет | 1 фаза | 3 фазы | нет | нет | |||
Погружной нагреватель | нет | нет | нет | нет | нет | нет | нет | 1 фаза | |||
Размеры (В х Ш х Г) | в упаковке | мм | 1850×660×800 | ||||||||
без упаковки | мм | 1600×595×680 | |||||||||
Корпус | материал, кодировка цвета: RAL / Munsell | Листовая сталь с полимерным покрытием. Кодировка цвета: Munsell 6.2PB 9/0.9 / RAL 260 90 05 | |||||||||
Вес прибора без воды | кг | 110 (104) | 111 (105) | 112 (106) | 103 | 103 (97) | 105 | 96 | 103 | ||
Вес прибора с водой | кг | 320 (314) | 321 (315) | 322 (316) | 313 | 312 (306) | 314 | 305 | 312 | ||
Крепление прибора | Напольная установка | ||||||||||
Электропитание блока управления (автоматический выключатель) | 1 фаза, 220 В, 50 Гц (10 А) | ||||||||||
Электропитание электрических нагревателей | Проточный | электропитание (50 Гц) | 1 фаза, 220 В | 1 фаза, 220 В | 3 фазы, 380 В | – | 1 фаза, 220 В | 3 фазы, 380 В | – | – | |
мощность | кВт | 2 | 6 (2/4/6) | 9 (3/6/9) | – | 2 | 9 (3/6/9) | – | – | ||
макс. рабочий ток | А | 9 | 26 | 13 | – | 9 | 13 | – | – | ||
автоматический выключатель | А | 16 | 32 | 16 | – | 16 | 16 | – | – | ||
Погружной | электропитание | – | – | – | – | – | – | – | 1 фаза, 220 В, 50 Гц |
||
мощность | кВт | – | – | – | – | – | – | – | 3 | ||
макс. рабочий ток | А | – | – | – | – | – | – | – | 13 | ||
автоматический выключатель | А | – | – | – | – | – | – | – | 16 | ||
Циркуляционный насос контура отопления | Grundfos UPM2 15-70 130 | ||||||||||
Циркуляционный насос контура ГВС | Grundfos UPSO 15-60 130 CIL2 | ||||||||||
Расход воды | макс. 1 | л/мин | 27,7 | ||||||||
мин. 2 | л/мин | 5,0 | |||||||||
Пластинчатые теплообменники | фреон – циркуляционная вода | MWA2 | MWA2 | MWA2 | MWA2 | MWA1 | MWA1 | MWA1 | MWA1 | ||
циркуляционная вода – санитарная вода | Пластинчатый | ||||||||||
Накопительный бак ГВС | объем | л | 200 | 200 | 200 | 200 | 200 | 200 | 200 | 200 | |
материал | |||||||||||
Расширительный бак | объем | л | 12 (–) 4 | 12 (–) 4 | 12 (–) 4 | – | 12 (–) 4 | 12 (–) 4 | – | 12 | |
макс. давление | МПа | 0,1 (–) 4 | 0,1 (–) 4 | 0,1 (–) 4 | – | 0,1 (–) 4 | 0,1 (–) 4 | – | 0,1 | ||
Защитные устройства | в цепи циркуляционной воды | измерительный термистор | °С | 1~80 | 1~80 | 1~80 | 1~80 | 1~80 | 1~80 | 1~80 | 1~80 |
предохранительный клапан | МПа | 0,3 | 0,3 | 0,3 | 0,3 | 0,3 | 0,3 | 0,3 | 0,3 | ||
датчик протока | л/мин | 5,0 | 5,0 | 5,0 | 5,0 | 5,0 | 5,0 | 5,0 | 5,0 | ||
защитный термостат проточного нагревателя с ручным сбросом | °С | 90 | 90 | 90 | – | 90 | 90 | – | – | ||
термоотсечка | °С | 121 | 121 | 121 | – | 121 | 121 | – | – | ||
в цепи санитарной воды | измерительный термистор | °С | 75 | 75 | 75 | 75 | 75 | 75 | 75 | 75 | |
термоотсечка и предохранительный клапан | МПа | 1,0 | 1,0 | 1,0 | 1,0 | 1,0 | 1,0 | 1,0 | 1,0 | ||
Соединения | вода | цепь циркуляционной воды | мм | 28 | 28 | 28 | 28 | 28 | 28 | 28 | 28 |
цепь санитарной воды | мм | 22 | 22 | 22 | 22 | 22 | 22 | 22 | 22 | ||
хладагент (R410A) | жидкость | мм | 9,52 | 9,52 | 9,52 | 9,52 | 6,35 | 6,35 | 6,35 | 6,35 | |
газ | мм | 15,88 | 15,88 | 15,88 | 15,88 | 12,7 | 12,7 | 12,7 | 12,7 | ||
Условия эксплуатации прибора | температура | °С | 0~35 | ||||||||
относительная влажность 3 | % | не более 80% | |||||||||
Целевые значения температуры | отопление | температура в помещении | °С | 10~30 | 10~30 | 10~30 | 10~30 | 10~30 | 10~30 | 10~30 | 10~30 |
температура воды | °С | 25~60 | 25~60 | 25~60 | 25~60 | 25~60 | 25~60 | 25~60 | 25~60 | ||
ГВС | °С | 40~60 | 40~60 | 40~60 | 40~60 | 40~60 | 40~60 | 40~60 | 40~60 | ||
обеззараживание бака | °С | макс. 70 | макс. 70 | макс. 70 | – | макс. 70 | макс. 70 | – | макс. 70 | ||
Уровень звукового давления | дБ(А) | 28 | 28 | 28 | 28 | 28 | 28 | 28 | 28 | ||
Температура наружного воздуха | режим нагрева воды | °С | см. раздел наружных блоков POWER Inverter PUHZ-SW и ZUBADAN Inverter PUHZ-SHW | ||||||||
режим охлаждения воды | °С | – | – | – | – | – | – | – | – | ||
Завод (страна) | MITSUBISHI ELECTRIC UK LTD. AIR CONDITIONER PLANT (Великобритания) |
Наименование гидромодуля | ERST20C-VM2CR2 | ERST20C-MECR2 | ERST20D-VM2CR2 | ERST20D-MECR2 | |||
---|---|---|---|---|---|---|---|
Режим работы | Нагрев и охлаждение | ||||||
Состав гидромодуля | Встроеннный теплообменник «фреон-вода» | есть | |||||
Накопительный бак ГВС | есть | ||||||
Проточный нагреватель | да (1 фаза ) | нет | да (1 фаза ) | нет | |||
Погружной нагреватель | нет | ||||||
Размеры (В х Ш х Г) | в упаковке | мм | 1850×660×800 | ||||
без упаковки | мм | 1600×595×680 | |||||
Корпус | материал | Листовая сталь с полимерным покрытием | |||||
кодировка цвета | Munsell 6.2PB 9/0.9 / RAL 260 90 05 | ||||||
Вес прибора без воды | кг | 110 | 103 | 103 | 96 | ||
Вес прибора с водой | кг | 320 | 313 | 312 | 305 | ||
Крепление прибора | напольная установка | ||||||
Электропитание блока управления (автоматический выключатель) | 1 фаза, 220 В, 50 Гц (10 А) | ||||||
Электропитание электрических нагревателей | Проточный | электропитание (50 Гц) | 1 фаза, 220 В | – | 1 фаза, 220 В | – | |
мощность | кВт | 2 | – | 2 | – | ||
макс. рабочий ток | А | – | 9 | – | |||
автоматический выключатель | А | – | 16 | – | |||
Погружной | электропитание | – | – | – | – | ||
мощность | кВт | – | – | – | – | ||
макс. рабочий ток | А | – | – | – | – | ||
автоматический выключатель | А | – | – | – | – | ||
Циркуляционный насос контура отопления/охлаждения | |||||||
Циркуляционный насос контура ГВС | Grundfos UPSO 15-60 130 CIL2 | ||||||
Расход воды | макс. 1 | л/мин | 27,7 | ||||
мин. 2 | л/мин | 5,0 | |||||
Теплообменники | фреон – циркуляционная вода | пластинчатый | пластинчатый | пластинчатый | пластинчатый | ||
циркуляционная вода – санитарная вода | пластинчатый | пластинчатый | пластинчатый | пластинчатый | |||
Накопительный бак ГВС | объем | л | 200 | 200 | 200 | 200 | |
материал | Нержавеющая сталь Дуплекс 2304 (EN10088) | ||||||
Расширительный бак | объем | л | 12 | – | 12 | – | |
макс. давление | МПа | 0,1 | – | 0,1 | – | ||
Защитные устройства | в цепи циркуляционной воды | измерительный термистор | °С | 1~80 | 1~80 | 1~80 | 1~80 |
предохранительный клапан | МПа | 0,3 | 0,3 | 0,3 | 0,3 | ||
датчик протока | л/мин | 5,0 | 5,0 | 5,0 | 5,0 | ||
защитный термостат проточного нагревателя с ручным сбросом | °С | 90 | – | 90 | – | ||
термоотсечка | °С | 121 | – | 121 | – | ||
в цепи санитарной воды | измерительный термистор | °С | 75 | 75 | 75 | 75 | |
термоотсечка и предохранительный клапан | МПа | 1,0 | 1,0 | 1,0 | 1,0 | ||
Соединения | вода | цепь циркуляционной воды | мм | 28 | 28 | 28 | 28 |
цепь санитарной воды | мм | 22 | 22 | 22 | 22 | ||
хладагент (R410A) | жидкость | мм | 15,88 (5/8) | 15,88 (5/8) | 12,7 (1/2) | 12,7 (1/2) | |
газ | мм | 9,52 (3/8) | 9,52 (3/8) | 6,35 (1/4) | 6,35 (1/4) | ||
Условия эксплуатации прибора | температура | °С | 0~35 | ||||
относительная влажность 3 | % | не более 80% | |||||
Целевые значения температуры | отопление | температура в помещении | °С | 10~30 | |||
температура воды | °С | 25~60 | |||||
ГВС | °С | 40~60 | |||||
обеззараживание бака | °С | макс. 70 | |||||
Уровень звукового давления | дБ(А) | 28 | |||||
Температура наружного воздуха | режим нагрева воды | °С | см. раздел наружных блоков POWER Inverter PUHZ-SW и ZUBADAN Inverter PUHZ-SHW | ||||
режим охлаждения воды | °С | +10~+46 | +10~+46 | +10~+46 | +10~+46 | ||
Завод (страна) | MITSUBISHI ELECTRIC UK LTD. AIR CONDITIONER PLANT (Великобритания) |
Наименование гидромодуля | EHSD- M(E)CR3 | EHSD- VM2CR3 | EHSD- YM9CR3 | EHSC- MECR3 | EHSC- VM2(E)CR3 | EHSC- VM6(E)CR3 | EHSC- YM9(E)CR3 | ERSD- VM2CR3 | ERSC- MECR3 | |||
---|---|---|---|---|---|---|---|---|---|---|---|---|
Режим работы | Только нагрев | Нагрев и охлаждение | ||||||||||
Состав гидромодуля | Встроеннный теплообменник «фреон-вода» | есть | ||||||||||
Накопительный бак ГВС | нет | |||||||||||
Проточный нагреватель | нет | 1 фаза | 3 фазы | нет | 1 фаза | 1 фаза | 3 фазы | 1 фаза | нет | |||
Погружной нагреватель | нет | |||||||||||
Размеры (В × Ш × Г) | в упаковке | мм | 990×600×560 | |||||||||
без упаковки | мм | 800×530×360 | ||||||||||
Корпус | материал | Листовая сталь с полимерным покрытием | ||||||||||
кодировка цвета | Munsell 6.2PB 9/0.9 / RAL 260 90 05 | |||||||||||
Вес прибора без воды | кг | 43 (38) | 44 | 45 | 42 | 48 (43) | 49 (44) | 49 (44) | 45 | 43 | ||
Вес прибора с водой | кг | 49 (44) | 50 | 51 | 49 | 55 (50) | 56 (51) | 56 (51) | 51 | 50 | ||
Крепление прибора | настенное крепление | |||||||||||
Электропитание блока управления (автоматический выключатель) | 1 фаза, 220 В, 50 Гц | |||||||||||
Электропитание электрических нагревателей | Проточный | электропитание (50 Гц) | – | 1 фаза, 220 В, | 3 фазы, 380 В | – | 1 фаза, 220 В | 1 фаза, 220 В | 3 фазы, 380 В | 1 фаза, 220 В | – | |
мощность | кВт | – | 2 | 9 (3/6/9) | – | 2 | 6 (2/4/6) | 9 (3/6/9) | 2 | – | ||
макс. рабочий ток | А | – | 9 | 13 | – | 9 | 26 | 13 | 9 | – | ||
автоматический выключатель | А | – | 16 | 16 | – | 16 | 32 | 16 | 16 | – | ||
Погружной | нет | |||||||||||
Циркуляционный насос контура отопления/охлаждения | Grundfos UPM2 15-70 130 | Grundfos UPM2K 15–75 130 | ||||||||||
Расход воды | макс. 1 | л/мин | 27,7 | |||||||||
мин. 2 | л/мин | 5,0 | ||||||||||
Пластинчатые теплообменники | фреон – циркуляционная вода | MWA1 | MWA1 | MWA2 | MWA2 | MWA2 | MWA2 | MWA2 | MWA1 | MWA2 | ||
циркуляционная вода – санитарная вода | – | – | – | – | – | – | – | – | – | |||
Накопительный бак ГВС | нет | |||||||||||
Расширительный бак | объем | л | 10 (–) 4 | 10 | 10 | – | 10 (–) 4 | 10 (–) 4 | 10 (–) 4 | 10 | – | |
макс. давление | МПа | 0,1 (–) 4 | 0,1 | 0,1 | – | 0,1 (–) 4 | 0,1 (–) 4 | 0,1 (–) 4 | 0,1 | – | ||
Защитные устройства | в цепи циркуляционной воды | измерительный термистор | °С | 1~80 | 1~80 | 1~80 | 1~80 | 1~80 | 1~80 | 1~80 | 1~80 | 1~80 |
предохранительный клапан | МПа | 0,3 | 0,3 | 0,3 | 0,3 | 0,3 | 0,3 | 0,3 | 0,3 | 0,3 | ||
датчик протока | л/мин | 5,0 | 5,0 | 5,0 | 5,0 | 5,0 | 5,0 | 5,0 | 5,0 | 5,0 | ||
защитный термостат проточного нагревателя с ручным сбросом | °С | – | 90 | 90 | – | 90 | 90 | 90 | 90 | – | ||
термоотсечка | °С | – | 121 | 121 | – | 121 | 121 | 121 | 121 | – | ||
в цепи санитарной воды | нет | |||||||||||
Соединения | Вода | цепь циркуляционной воды | мм | 28 | 28 | 28 | 28 | 28 | 28 | 28 | резьба G1 (штуцер) | резьба G1 (штуцер) |
цепь санитарной воды | мм | – | – | – | – | – | – | – | – | – | ||
Хладагент (R410A) | жидкость | мм | 6,35 | 6,35 | 9,52 | 9,52 | 9,52 | 9,52 | 9,52 | 6,35 | 9,52 | |
газ | мм | 12,7 | 12,7 | 15,88 | 15,88 | 15,88 | 15,88 | 15,88 | 12,7 | 15,88 | ||
Условия эксплуатации прибора | температура | °С | 0~35 | |||||||||
относительная влажность 3 | % | не более 80% | ||||||||||
Целевые значения температуры | Отопление | температура в помещении | °С | 10~30 | 10~30 | 10~30 | 10~30 | 10~30 | 10~30 | 10~30 | 10~30 | 10~30 |
температура воды | °С | 25~60 | 25~60 | 25~60 | 25~60 | 25~60 | 25~60 | 25~60 | 25~60 | 25~60 | ||
ГВС | °С | – | – | – | – | – | – | – | – | – | ||
Обеззараживание бака | °С | – | – | – | – | – | – | – | – | – | ||
Охлаждение воды | °С | – | – | – | – | – | – | – | 5~25 | 5~25 | ||
Уровень звукового давления/Уровень звуковой мощности | дБ(А) | 28 / 40 | ||||||||||
Температура наружного воздуха | режим нагрева воды | °С | см. раздел наружных блоков POWER Inverter PUHZ-SW и ZUBADAN Inverter PUHZ-SHW | |||||||||
режим охлаждения воды | °С | – | – | – | – | – | – | – | +10~+46 | +10~+46 | ||
Завод (страна) | MITSUBISHI ELECTRIC UK LTD. AIR CONDITIONER PLANT (Великобритания) |
Наименование гидромодуля | EHSE-YM9ECR2 | EHSE-MECR2 | ERSC-VM2CR2 | ERSE-YM9ECR2 | ERSE-MECR2 | |||
---|---|---|---|---|---|---|---|---|
Режим работы | Только нагрев | Нагрев и охлаждение | ||||||
Состав гидромодуля | Встроеннный теплообменник «фреон-вода» | есть | ||||||
Накопительный бак ГВС | нет | |||||||
Проточный нагреватель | да (3 фазы ) | нет | да (1 фаза ) | да (3 фазы ) | нет | |||
Погружной нагреватель | нет | |||||||
Размеры (В × Ш × Г) | в упаковке | мм | 1150×690×560 | 990×600×560 | 1150×690×560 | |||
без упаковки | мм | 950×600×360 | 800×530×360 | 950×600×360 | ||||
Корпус | материал | |||||||
кодировка цвета: RAL / Munsell | ||||||||
Вес прибора без воды | кг | 62 | 60 | 49 | 63 | 61 | ||
Вес прибора с водой | кг | 72 | 70 | 56 | 73 | 71 | ||
Крепление прибора | настенное крепление | |||||||
Электропитание блока управления (автоматический выключатель) | 1 фаза, 220 В, 50 Гц | |||||||
Электропитание электрических нагревателей | Проточный | электропитание (50 Гц) | 3 фазы, 380 В | – | 1 фаза, 220 В | 3 фазы, 380 В, | – | |
мощность | кВт | 9 | – | 2 | 9 | – | ||
макс. рабочий ток | А | 13 | – | 9 | 13 | – | ||
автоматический выключатель | А | 16 | – | 16 | 16 | – | ||
Погружной | нет | |||||||
Циркуляционный насос контура отопления/охлаждения | Grundfos UPMXL | |||||||
Расход воды | макс. 1 | л/мин | 61,5 | 27,7 | 61,5 | |||
мин. 2 | л/мин | 5,0 | 5,0 | 5,0 | ||||
Пластинчатые теплообменники | фреон – циркуляционная вода | + | + | MWA2 | + | + | ||
циркуляционная вода – санитарная вода | – | – | – | – | – | |||
Накопительный бак ГВС | нет | |||||||
Расширительный бак | объем | л | – | – | 10 | – | – | |
макс. давление | МПа | – | – | 0,1 | – | – | ||
Защитные устройства | в цепи циркуляционной воды | измерительный термистор | °С | 1~80 | 1~80 | 1~80 | 1~80 | 1~80 |
предохранительный клапан | МПа | 0,3 | 0,3 | 0,3 | 0,3 | 0,3 | ||
датчик протока | л/мин | 5,0 | 5,0 | 5,0 | 5,0 | 5,0 | ||
защитный термостат проточного нагревателя с ручным сбросом | °С | 90 | – | 90 | 90 | – | ||
термоотсечка | °С | 121 | – | 121 | 121 | – | ||
в цепи санитарной воды | нет | |||||||
Соединения | Вода | цепь циркуляционной воды | мм | резьба G1-1/2 (штуцер) | резьба G1-1/2 (штуцер) | резьба G1 (штуцер) | резьба G1-1/2 (штуцер) | резьба G1-1/2 (штуцер) |
цепь санитарной воды | мм | – | – | – | – | – | ||
Хладагент (R410A) | жидкость | мм | 9,52 (3/8) | 9,52 (3/8) | 9,52 (3/8) | 9,52 (3/8) | 9,52 (3/8) | |
газ | мм | 19,05 (3/4) | 19,05 (3/4) | 15,88 (5/8) | 19,05 (3/4) | 19,05 (3/4) | ||
Условия эксплуатации прибора | температура | °С | 0~35 | |||||
относительная влажность 3 | % | не более 80% | ||||||
Целевые значения температуры | Отопление | температура в помещении | °С | 10~30 | ||||
температура воды | °С | 25~60 | ||||||
ГВС | °С | – | – | – | – | – | ||
Обеззараживание бака | °С | – | – | – | – | – | ||
Охлаждение воды | °С | – | – | 5~25 | 5~25 | 5~25 | ||
Уровень звукового давления | дБ(А) | 30 | 30 | 28 | 30 | 30 | ||
Температура наружного воздуха | режим нагрева воды | °С | см. раздел наружных блоков POWER Inverter PUHZ-SW160YKA, PUHZ-SW200YKA и ZUBADAN Inverter PUHZ-SHW230YKA2 | |||||
режим охлаждения воды | °С | – | – | +10~+46 | +5~+25 | +5~+25 | ||
Завод (страна) | MITSUBISHI ELECTRIC UK LTD. AIR CONDITIONER PLANT (Великобритания) |
