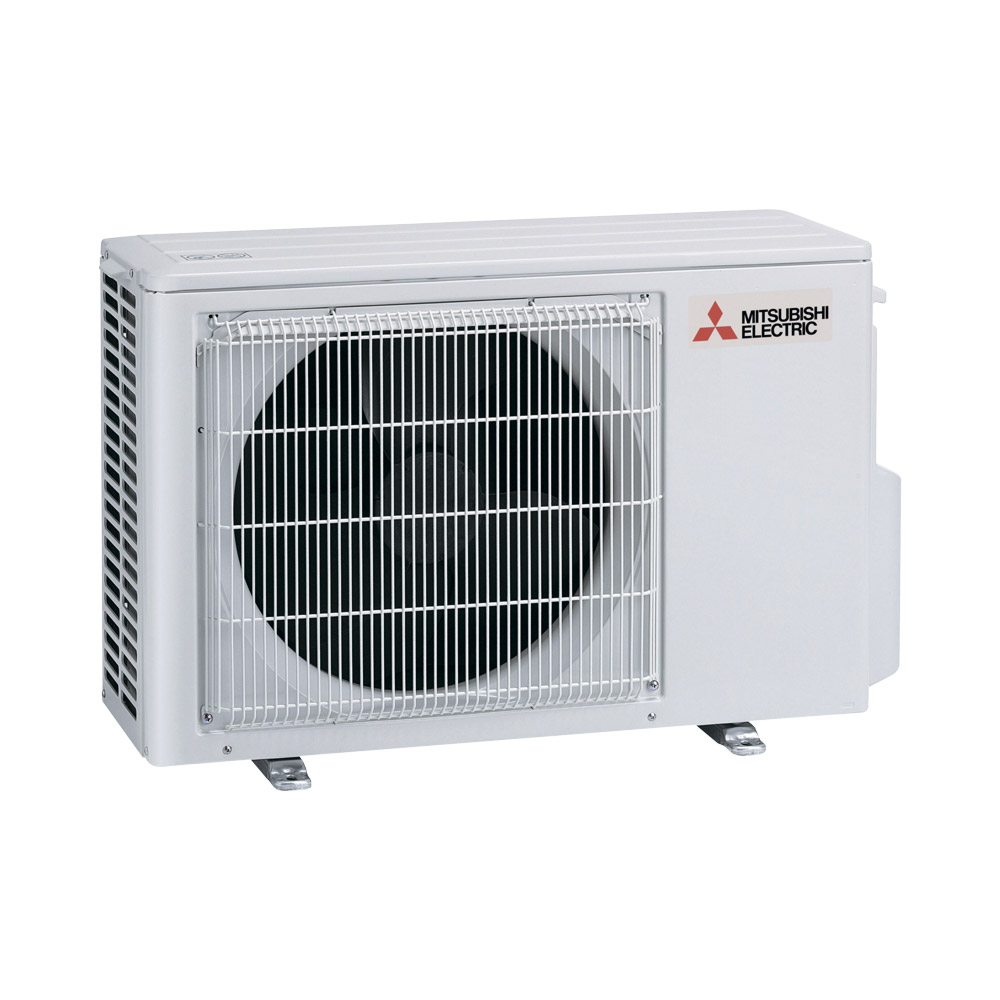

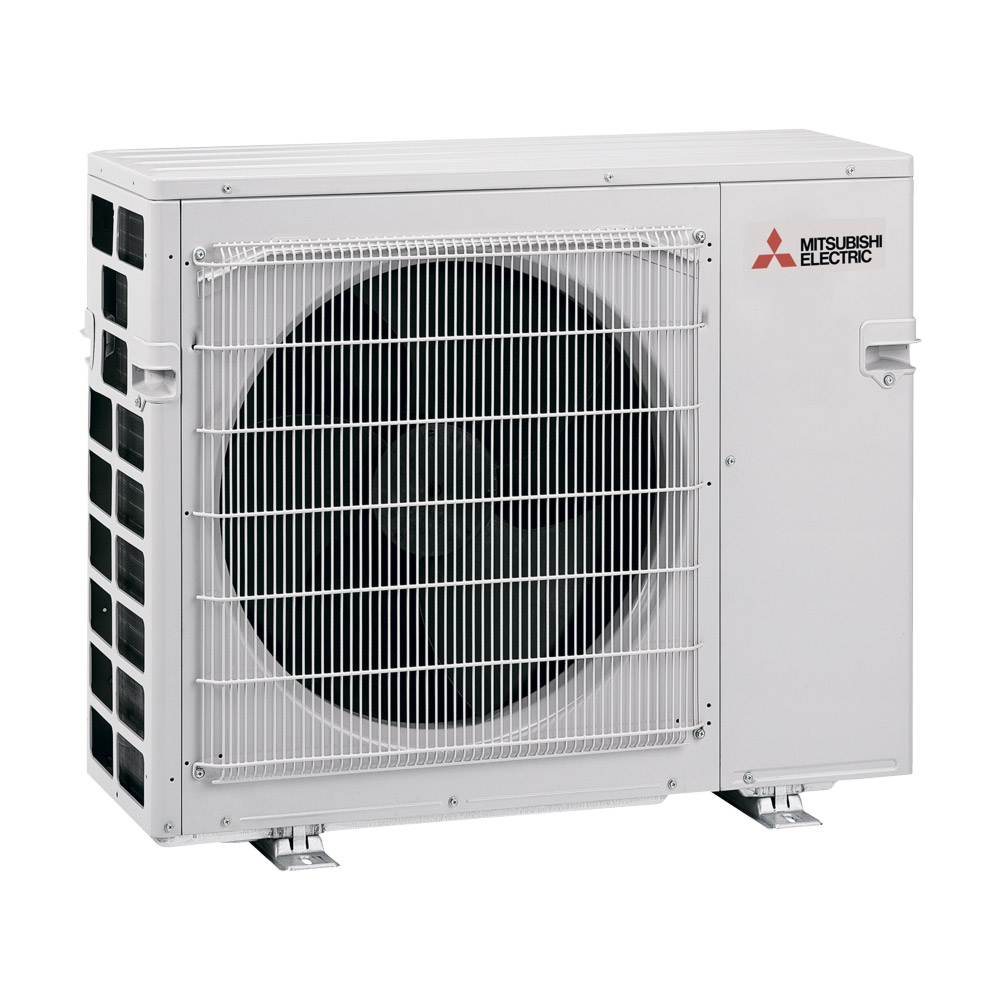

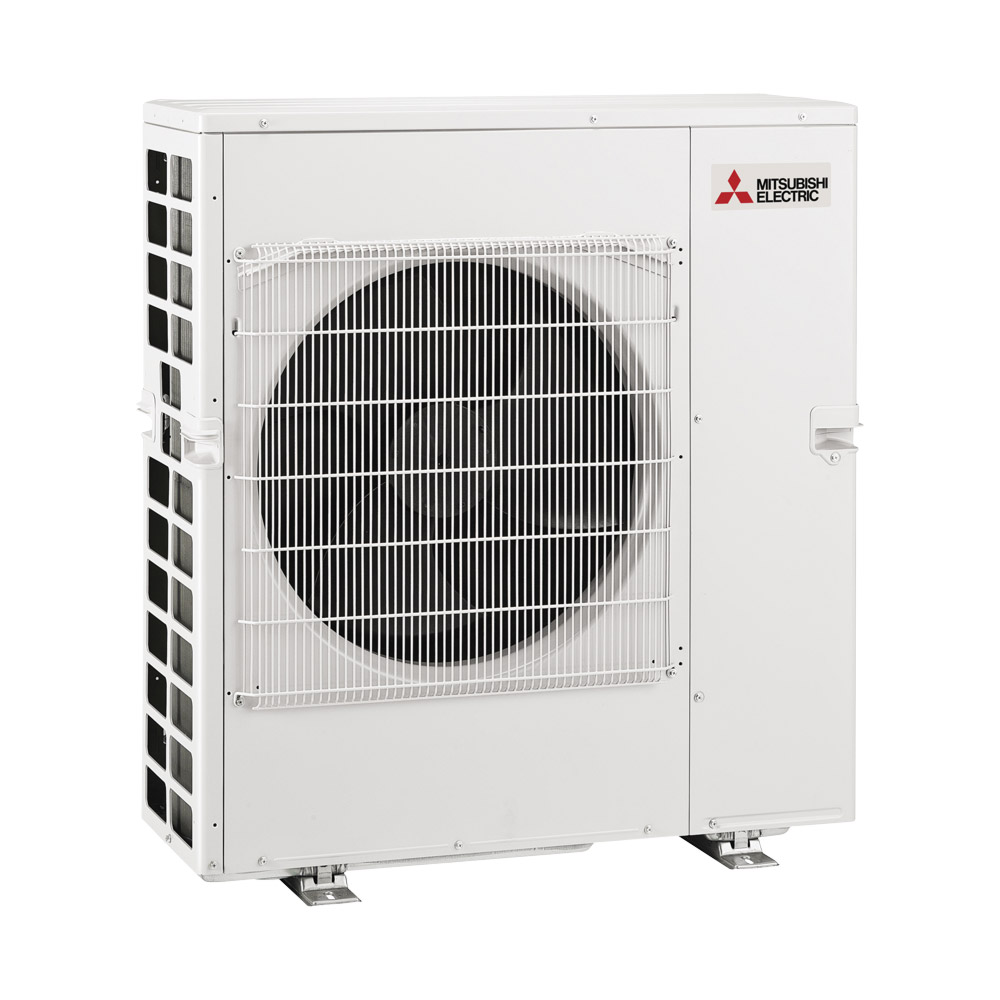

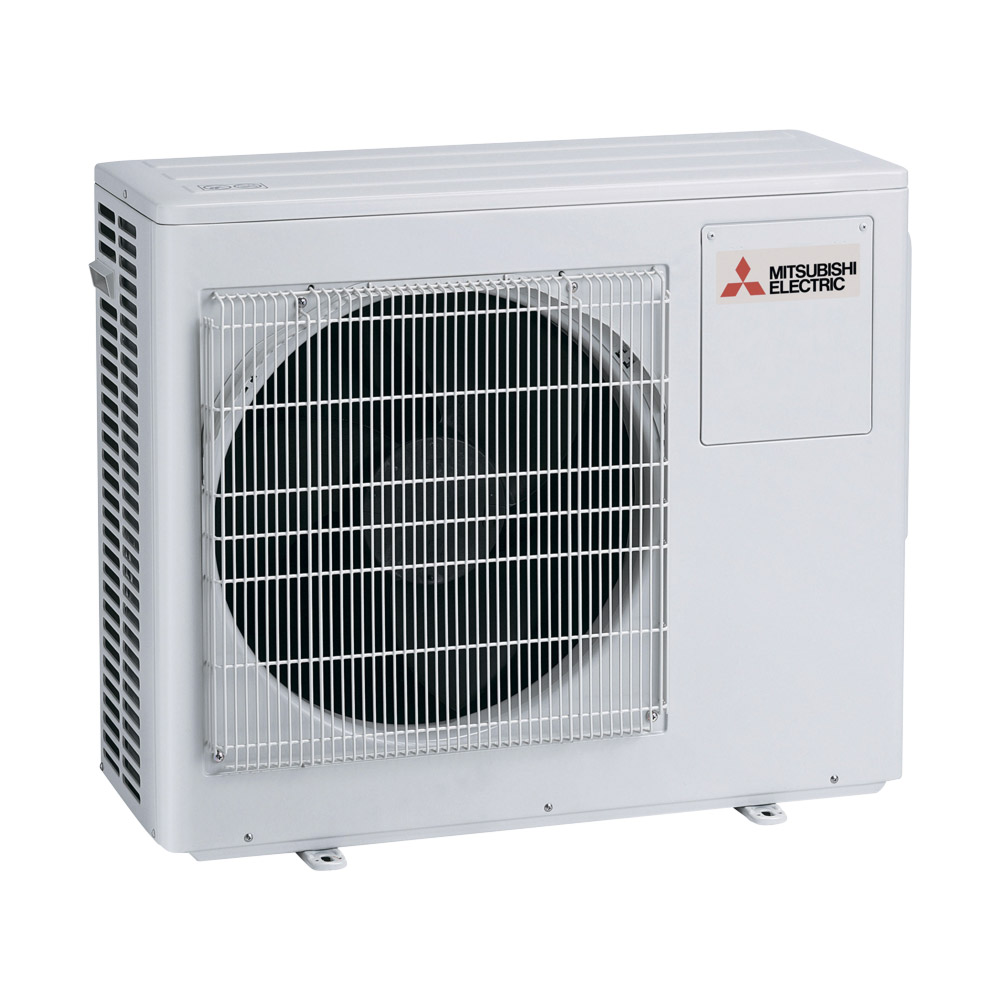

- Наружные блоки Mitsubishi Electric MXZ-2F33VF, MXZ-2F42VF, MXZ-2F53VF, MXZ-3F54VF, MXZ-3F68VF, MXZ-4F72VF, MXZ-4F80VF, MXZ-5F102VF, MXZ-6F120VF
Подключение от 2 до 6 внутренних блоков различного конструктивного исполнения.
| Обозначение внешних блоков | MXZ-2F33VF4 | MXZ-2F42VF4 | MXZ-2F53VF4 | MXZ-3F54VF4 | MXZ-3F68VF4 | MXZ-4F72VF4 | MXZ-4F80VF4 |
|---|---|---|---|---|---|---|---|
| Охлаждение | |||||||
| Производительность по холоду (кВт) | 3,3 (1,1 – 3,8) | 4,2 (1,1 – 4,4) | 5,3 (1,1 – 5,6) | 5,4 (2,9 – 6,8) | 6,8 (2,9 – 8,4) | 7,2 (3,7 – 8,8) | 8,0 (3,7 – 9,0) |
| Потребляемая мощность (кВт) | 0,8 | 0,98 | 1,4 | 1,32 | 1,84 | 1,85 | 2,25 |
| SEER | 6,13 | 8,69 | 8,63 | 8,52 | 7,96 | 8,13 | 7,55 |
| Класс энергоэффективности | A++ | A+++ | A+++ | A+++ | A++ | A++ | A++ |
| Рабочий диапазон (°C) | -10~+46 | -10~+46 | -10~+46 | -10~+46 | -10~+46 | -10~+46 | -10~+46 |
| Нагрев | |||||||
| Производительность по теплу (кВт) | 4,0 (1,0 – 4,1) | 4,5 (1,0 – 4,8) | 6,4 (1,0 – 7,0) | 7,0 (2,6 – 9,0) | 8,6 (2,6 – 10,6) | 8,6 (3,4 – 10,7) | 8,8 (3,4 – 11,0) |
| Потребляемая мощность (кВт) | 0,91 | 0,88 | 1,56 | 1,40 | 1,91 | 1,87 | 2,0 |
| SCOP | 4,16 | 4,60 | 4,60 | 4,61 | 4,12 | 4,07 | 4,07 |
| Класс энергоэффективности | A+ | A++ | A++ | A++ | A+ | A+ | A+ |
| Рабочий диапазон (°C) | -15~+24 | -15~+24 | -15~+24 | -15~+24 | -15~+24 | -15~+24 | -15~+24 |
| Расход воздуха (м³/ч) | 1974 | 1662 | 1974 | 2526 | 2526 | 2526 | 2562 |
| Уровень шума в режиме охлаждения / нагрева (дБ(А)) | 49 / 50 | 44 / 50 | 46 / 51 | 46 / 50 | 48 / 53 | 48 / 54 | 50 / 55 |
| Уровень звуковой мощности (дБ(А)) | 60 | 59 | 61 | 60 | 63 | 63 | 65 |
| Размеры (мм) Ш / Г / В | 800 / 285 / 550 | 800 / 285 / 550 | 800 / 285 / 550 | 840 / 330 / 710 | 840 / 330 / 710 | 840 / 330 / 710 | 840 / 330 / 710 |
| Вес (кг) | 33 | 37 | 37 | 58 | 58 | 59 | 59 |
| Общая длина трубопроводов (м) | 20 / 15** | 30 / 20** | 30 / 20** | 50 / 25** | 60 / 25** | 60 / 25** | 60 / 25** |
| Макс. перепад высот (м) | 10 | 15 / 10* | 15 / 10* | 15 / 10* | 15 / 10* | 15 / 10* | 15 / 10* |
| Тип / количество (кг) / макс. количество хладагента (кг) | R32 / 0,80 / 0,80 | R32 / 1,0 / 1,0 | R32 / 1,0 / 1,0 | R32 / 2,4 / 2,4 | R32 / 2,4 / 2,4 | R32 / 2,4 / 2,4 | R32 / 2,4 / 2,4 |
| GWP / эквивалент CO2 (т) / макс. эквивалент CO2 (т) | 675 / 0,54 / 0,54 | 675 / 0,675 / 0,675 | 675 / 0,675 / 0,675 | 675 / 1,62 / 1,62 | 675 / 1,62 / 1,62 | 675 / 1,62 / 1,62 | 675 / 1,62 / 1,62 |
| Напряжение питания (В, фазы, Гц) | 220 – 240, 1, 50 | 220 – 240, 1, 50 | 220 – 240, 1, 50 | 220 – 240, 1, 50 | 220 – 240, 1, 50 | 220 – 240, 1, 50 | 220 – 240, 1, 50 |
| Рабочий ток в режиме охлаждения / нагрева (А) | 4,3 / 4,6 | 4,9 / 4,4 | 6,5 / 7,5 | 6,0 / 6,4 | 8,4 / 8,8 | 8,5 / 8,6 | 10,3 / 9,2 |
| Рекомендуемое сечение кабеля, подключение внешнего блока (мм²) | 3 x 1,5 | 3 x 2,5 | 3 x 2,5 | 3 x 2,5 | 3 x 2,5 | 3 x 2,5 | 3 x 2,5 |
| Рекомендуемое сечение кабеля, внутренний блок – внешний блок (мм²) | 4 x 1,5 | 4 x 1,5 | 4 x 1,5 | 4 x 1,5 | 4 x 1,5 | 4 x 1,5 | 4 x 1,5 |
| Макс. рабочий ток (А) | 10,0 | 12,2 | 12,2 | 18,0 | 18,0 | 18,0 | 18,0 |
| Рекомендуемый номинальный ток предохранителя (А) | 16 | 16 | 16 | 25 | 25 | 25 | 25 |
| Обозначение внешних блоков | MXZ-5F102VF2 | MXZ-6F120VF2 |
|---|---|---|
| Охлаждение | ||
| Производительность по холоду (кВт) | 10,2 (3,9 – 11,0) | 12,2 (3,5 – 13,5) |
| Потребляемая мощность (кВт) | 2,8 | 3,66 |
| SEER | 8,21 | 7,65 |
| Класс энергоэффективности | A++ | - |
| Рабочий диапазон (°C) | -10~+46 | -10~+46 |
| Нагрев | ||
| Производительность по теплу (кВт) | 10,5 (4,1 – 14,0) | 14,0 (3,5 – 16,5) |
| Потребляемая мощность (кВт) | 2,28 | 3,31 |
| SCOP | 4,56 | 4,65 |
| Класс энергоэффективности | A++ | - |
| Рабочий диапазон (°C) | -15~+24 | -15~+24 |
| Расход воздуха (м³/ч) | 3396 | 4194 |
| Уровень шума в режиме охлаждения / нагрева (дБ(А)) | 53 / 55 | 55 / 57 |
| Уровень звуковой мощности (дБ(А)) | 65 | 69 |
| Размеры (мм) Ш / Г / В | 950 / 330 / 796 | 950 / 330 / 1048 |
| Вес (кг) | 62 | 87 |
| Возможность подключения внутренних блоков (количество) | 1 – 5** | 1 – 6** |
| Общая длина трубопроводов (м) | 80 / 25* | 80 / 25* |
| Макс. перепад высот (м) | 15 | 15 |
| Тип / количество (кг) / максимальное количество хладагента (кг) | R32 / 2,4 / 2,4 | R32 / 2,4 / 2,4 |
| GWP / эквивалент CO2 (т) / макс. эквивалент CO2 (т) | 675 / 1,62 / 1,62 | 675 / 1,62 / 1,62 |
| Напряжение питания (В, фазы, Гц) | 220 – 240, 1, 50 | 220 – 240, 1, 50 |
| Рабочий ток в режиме охлаждения / нагрева (А) | 12,3 / 10 | 16,1 / 14,5 |
| Рекомендуемое сечение кабеля для подключения внешнего блока (мм²) | 3 x 2,5 | 3 x 4 |
| Рекомендуемое сечение кабеля от внутреннего блока к внешнему (мм²) | 4 x 1,5 | 4 x 1,5 |
| Макс. рабочий ток (A) | 21,4 | 29,8 |
| Рекомендуемый номинальный ток предохранителя (A) | 25 | 32 |
| Обозначение внешних блоков | MXZ-5F102VF2 | MXZ-6F120VF2 |
|---|---|---|
| Охлаждение, производительность (кВт) | 10,2 (3,9 – 11,0) | 12,2 (3,5 – 13,5) |
| Потребляемая мощность (кВт) | 2,8 | 3,66 |
| SEER | 8,21 | 7,65 |
| Класс энергоэффективности | A++ | – |
| Рабочий диапазон (°C) | −10~+46 | −10~+46 |
| Нагрев, производительность (кВт) | 10,5 (4,1 – 14,0) | 14,0 (3,5 – 16,5) |
| Потребляемая мощность (кВт) | 2,28 | 3,31 |
| SCOP | 4,56 | 4,65 |
| Класс энергоэффективности | A++ | – |
| Рабочий диапазон (°C) | -15~+24 | -15~+24 |
